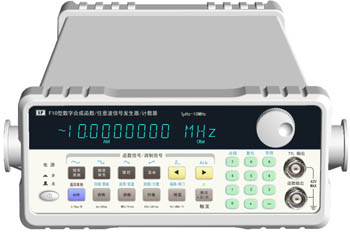

SPF05 型数字合成函数/任意波信号发生器/计数器是一台带有微处理器的数字合成信号发生器，同时具有 100MHz 的等精度频率计数器功能。本机采用现代直接数字合成技术设计制造，与一般传统信号源相比，具有高精度、多功能、高可靠性和其它一些独特的优点。
主要特点：
采用直接数字合成技术（DDS）
能够输出小到1mV(50Ω) 的纯净而稳定的波形
能输出27种标准或内部存储的固定的波形
能提供8~16000点长度的任意波波形(选配任意波模块)
可以方便地通过键盘或旋钮输入数据
12位明亮易读出的VFD显示
可通过RS232接口完全程控,兼容SCPI指令
带100MHz的频率计或计数器
脉冲波占空比分辨率高达千分之一
数字调频分辨率高、准确
猝发模式具有相位连续调节功能
频率扫描输出可任意设置起点、终点频率
相位调节分辨率达0.1度
调幅调制度1%~120%可任意设置
产品主要技术指标：
|
输出频率
|
1μHz ～ 5MHz （正弦波、方波）
1μHz～100kHz （其余波形）
|
|
输出幅度
|
1mVp-p～10Vp-p (50Ω负载)
2mVp-p～20Vp-p(1MΩ负载)
|
|
输出波形
|
正弦波、方波、脉冲波、三角波、锯齿波、 TTL 脉冲波、点频、
扫频、调频、调幅、脉冲串、 FSK 、 PSK 猝发等波形,多种调制
AM 、 FM 、 ASK 、 FSK 、 PSK （机内预存 32 种波形）
|
|
正弦波失真
|
≤ 0.1% (f:20Hz~100kHz)
|
|
波形长度
|
8~16000
|
|
波形幅度分辨率
|
12bits
|
|
采样速率
|
200Msa/s
|
|
正弦波谐波抑制
|
≤-50dBc
|
|
方波升降时间
|
≤ 25ns
|
|
脉冲波占空比
|
0.1%～99.9% （频率≤10kHz）
|
|
1%~99% (10kHz~100kHz)
|
|
频率分辨率
|
1μHz
|
|
频率精度
|
≤±5×10-6
|
|
幅度最高分辨率
|
2μVp-p (高阻) ,1μVp-p (50Ω)
|
|
幅度误差（精度）
|
≤± 1%+0.2mV (频率1kHz正弦波)
|
|
输出平坦度
|
幅度≤2Vp-p: ± 3% 幅度>2Vp-p：±5%
|
|
偏移范围
|
± 10V
|
|
偏移最高分辨率
|
2μVp-p(高阻) ,1μVp-p (50Ω)
|
|
偏移误差（精度）
|
