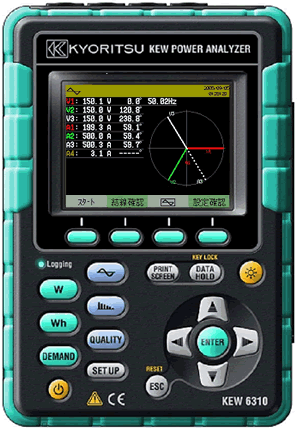

MODEL6310电能质量分析仪
产品介绍
● 彩色大屏幕LCD显示
● 适用于5种配线系统：单相二线(4电路)/单相三线/三相三线(2电路)/三相四线/单相三线+三相三线(Scott wiring)
● 提供各种电力测量包括电力质量分析
● 能够显示真有效值
● 能够直接用交流供电，或是用电池来供电，Ni-MH充电电池也可使用
● 波形和载体的显示能够靠功能键来转换
● 记录能从1秒到1小时：1/2/5/10/15/20/30秒，1/2/5/10/15/20/30分钟, 1小时
● 用CF卡储存数据达到了1G
● 数据可用USB传输到PC上
● 设计符合EN61010-1 CAT III 600V，安全规格
技术参数
|
接线方式 |
单相二线(4电路)/单相三线/三相三线(2电路)/三相四线/Scott wiring |
|
测量功能 |
电压,电流,频率,有功功率,无功功率,视在功率, |
|
电压范围 |
150/300/600/1000V |
|
电流范围 |
0.5/1/5/10/20/50/100/200/500/1000/3000A
|
|
精确度(目标值) |
电压:±0.2%rdg±0.1%f.s. ,电流:±0.2%rdg±0.1%f.s. +钳型传感器精确度 有功功率:±0.5%rdg±0.1%f.s. +钳型传感器精确度 |
|
功率因数的效果 |
±1.0%rdg cosθ=±0.5(PF=1) |
|
频率范围 |
40~70Hz |
|
间隔时间记录功能 |
1/2/5/10/15/30 seconds, 1/2/5/10/15/30 minutes, 1 hour |
|
内存容量 |
1MB |
|
显示 |
3.5-inch Color LCD (320 x 240 Dot) |
|
语言显示 |
中文/日语/英语 |
|
储存温度和湿度范围 |
-20～60℃, less than 85%RH (无凝聚下) |
|
操作温度和湿度范围 |
0～50℃, less than 85%RH (无凝聚下) |
|
其它 |
DC输入终端(50mV/500mV/5V范围调整) |
|
PC卡接口 |
CF卡 32M~1GB |
|
安全标准(EMC标准) |
EN61010-1:2001 CATⅢ600ＶPollution degree2 |
|
电源供应 |
AC100V~240V, LR6 x 6 |
|
尺寸 |
206(W) x 184(D) x 65(H) mm |
|
重量 |
Approx. 0.8kg |
|
配件 |
Test lead (4pcs), Mains cord, PC软件, USB线,说明手册,便携箱,电池(6pcs) |
