| 主要技术参数 |
| 型号 |
DF4822 |
DF4810 |
| 显示屏幕 |
5×5cm |
10×10cm |
| 集电极电流 |
10μA～0.2A/div |
0.5μA～1A/div |
| 误差 |
10% |
3% |
| 集电极电压 |
50mV～50V/div |
VD 500V/div
VC 10mV～50V/div |
| 误差 |
10% |
5% |
| 阶梯电压 |
50mV～0.5V/div |
50mV～1V/div |
| 误差 |
10% |
5% |
| 阶梯电流 |
5μA～10mA/级 |
5μA～100mA/级 |
| 误差 |
10% |
5% |
| 集电极扫描信号范围及容量 |
0～20V,2A
0～50V,1A
0～500V,0.1A |
0～100V,0.5A
0～500V,0.1A
0～5kV,5mA
0～500VAC,0.1A |
|

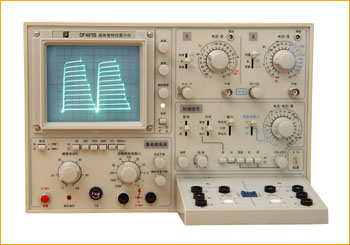

该仪器在标准的半导体特性图示仪基础上进行了优化设计，具有体积小，可靠性高，使用简便的特点。
