SDG6000X系列脉冲/任意波形发生器
产品综述

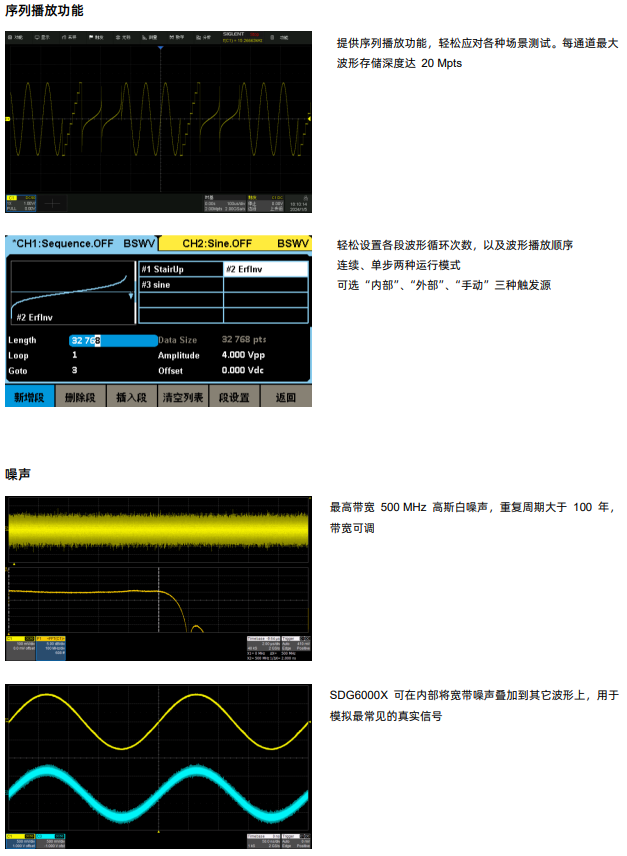

SDG6000X系列双通道脉冲/任意波形发生器，最大带宽500MHz，具备2.4GSa/s采样率和16bit垂直分辨率的优 异采样系统指标，在传统的DDS技术基础上，采用了创新的TrueArb和EasyPulse技术，克服了DDS技术的先天缺陷，能够为用户提供高保真、低抖动的高速任意波和脉冲信号。此外，SDG6000X还具备噪声发生、IQ信号发生、PRBS码型发生和各种复杂信号生成的能力，是一款高端多功能波形生成设备，能满足更广泛的应用需求。
特性与优点 |

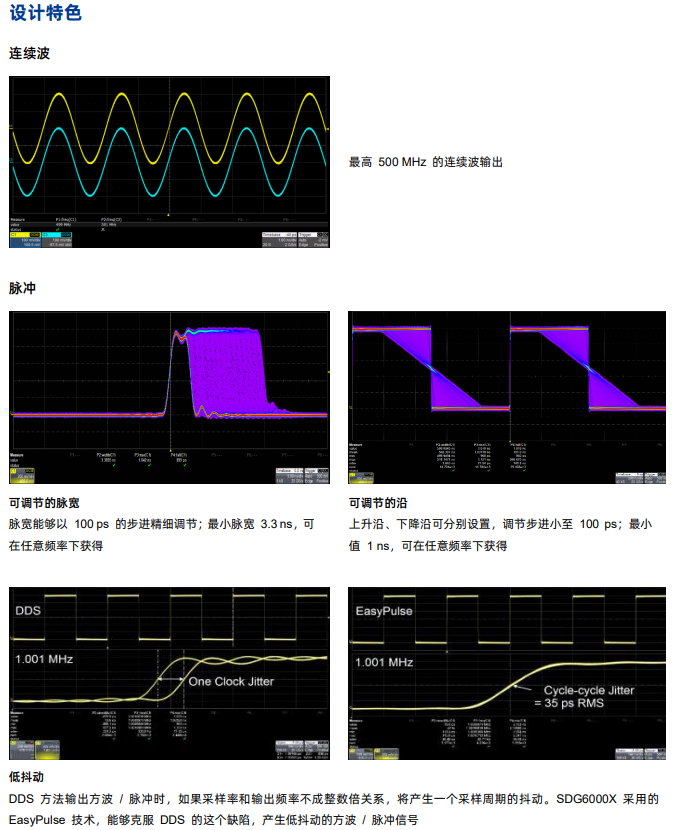

● 双通道，最大输出频率500MHz，最大输出幅度20Vpp，在80dB的动态范围内提供高保真的信号 ● 优异的采样系统指标：2.4GSa/s采样率和16-bit垂直分辨率，最大限度地在时间和幅度上还原波形细节 ● 兼具多种信号发生功能，适应广泛的应用需求 ● Sweep功能与Burst功能 ● 谐波输出功能 ● 双通道波形合并功能 ● 通道间耦合、复制和跟踪功能 ● 196种内建任意波 ● 硬件频率计功能 ● 丰富的通信接口： 标配USB Host,USB Device（USBTMC）, LAN（VXI-11, Socket, Telnet），选配GPIB● 4.3英寸TFT-LCD触摸显示屏，方便用户操作 低抖动 DDS方法输出方波/脉冲时，如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。 SDG6000X采用的EasyPulse技术，能够克服DDS的这个缺陷，产生低抖动的方波/脉冲信号 任意波 SDG6000X 采用了创新的TrueArb技术，在输出任意波时，不仅具备传统 DDS 技术的所有优点，而且克服了其可能增加抖动和失真的严重缺陷，因为TrueArb技术会逐点输出存储器中任意波形的每一个波形数据点，不会遗漏或重复任何点，可精确地生成低抖动的任意波形 逐点输出 TrueArb 技术实现了任意波形的逐点输出，不会错过任何波形的细 节；零阶保持和线性内插两种内插模式可选
|
