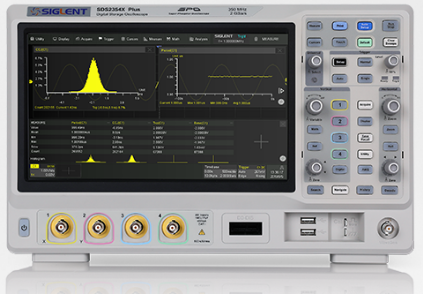

SDS2000X Plus系列混合信号数字示波器

SDS2000X Plus 系列混合信号数字示波器，最大带宽 500 MHz， 采样率最高 2 GSa/s，具备最多 4 个模拟通道和 16 个数字通道， 存储深度可达 200 Mpts/通道。SDS2000X Plus 采用的 SPO 技 术，波形捕获率高达 500000 帧/秒，具有 256 级辉度等级及色 温显示；创新的数字触发系统，触发灵敏度高，触发抖动小； 支持丰富的智能触发、串行总线触发和解码；支持历史（History） 模式、分段采集（Sequence）、模板测试、搜索、导航、波特图 和电源分析等高级分析模式；具备丰富的测量和数学运算功能； 10-bit 模式提供更高精度的数据采集与处理。SDS2000X Plus 采 用了 10.1 英寸电容式触摸屏，支持多种手势实现对波形的常用 操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率，提升了用户体验。

特性与优点： n

模拟通道带宽：最高 500 MHz；实时采样率高达 2 GSa/s n SPO 技术 Ÿ 波形捕获率最高达 500,000 帧/秒（Sequence 模 式），120,000 帧/秒（正常模式） Ÿ 支持 256 级波形辉度及色温显示 Ÿ 存储深度达 200 Mpts/通道 Ÿ 数字触发 n 智能触发: 边沿（Edge）、斜率（Slope）、脉宽（Pulse）、 窗口（Window）、欠幅（Runt）、间隔（Interval）、超时 （Dropout）、码型（Pattern）、视频触发（支持 HDTV） n 串行总线触发和解码， 支持的协议包括标配的 I 2C、SPI、 UART、CAN、LIN 和选配的 CAN FD、I 2 S、FlexRay、 MIL-STD-1553B n 低本底噪声，电压档位低至 500μV/div n 10-bit 模式提供更高精度的数据采集与处理 n 分段采集（Sequence）模式，最大可以将存储深度等分为 90,000 段，根据用户设置的触发条件，以非常小的死区时 间分段捕获符合条件的事件 n 历史模式（History），最大可记录 90,000 帧波形 n 数十种自动测量功能，支持测量统计、Gating 测量、Math 测量、History 测量、Ref 测量。支持对测量参数的直方 图和趋势图统计 n 2 路独立的波形运算，支持 2M 点 FFT、加、减、乘、除、 积分、微分、平方根、平均、ERES 和自定义表达式 n 多种高级数据分析和处理功能：搜索和导航、硬件实现的 高速模板测试、波特图、电源分析（选件）、计数器等 n 16 路数字通道（选件） n 内置 50 MHz 任意波形发生器（选件） n 10.1 英寸电容式触摸显示屏，分辨率 1024*600 n 丰富的接口：USB Host、USB Device(USBTMC)、LAN （VXI-11/Telnet/Socket）、Pass/Fail、Trigger Out n 支持外接鼠标和键盘操作；内建的 WebServer 支持通过 网页控制仪器 n 支持丰富的 SCPI 远程控制命令 n 多国语言显示及嵌入式在线帮助
