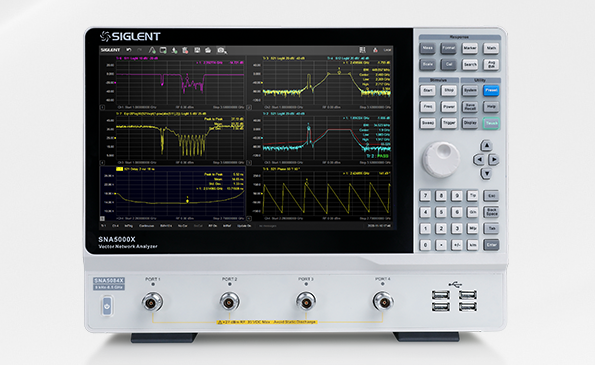

SNA5000X系列矢量网络分析仪
产品综述
SNA5000X 系列矢量网络分析仪,测量频率范围涵盖 9 kHz-8.5 GHz,支持 2 端口和 4 端口 S 参数测
量,差分(平衡)测量,时域测量,滤波器插入损耗、带宽、Q 值等一键测量,支持端口阻抗转换、端口扩展功
能,支持极限测试、纹波测试功能,支持夹具仿真和去嵌入功能,支持线性频率扫描、对数频率扫描、分段
频率扫描、线性功率扫描方式,支持 SOLT、SOLR、TRL、Response、Enhanced Response 等完备的校准
方法,可满足研发,生产等各种环境下的应用。

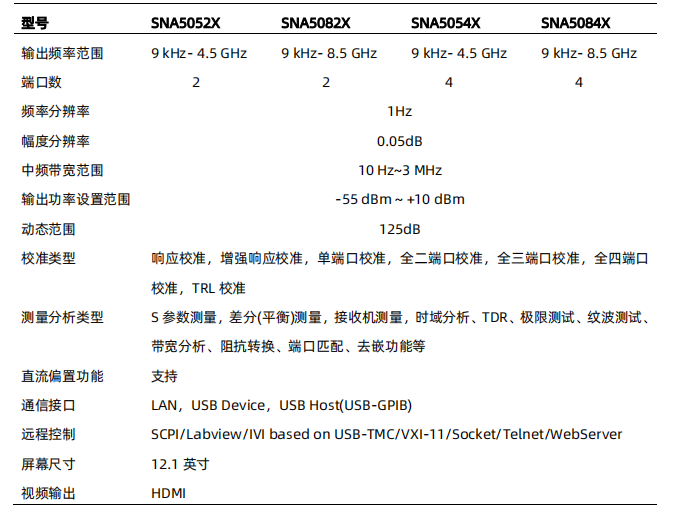

特性与优点
1、频率范围:9 kHz- 8.5 GHz
2、频率分辨率:1 Hz
3、幅度分辨率:0.05 dB
4、中频带宽范围:10 Hz~3 MHz
5、输出功率设置范围:-55 dBm ~ +10 dBm
6、动态范围:125 dB
7、校准类型:响应校准,增强响应校准,单端口校准,全二端口校准,全三端口校准,全四端口校准,TRL 校准
8、测量分析类型:S 参数测量,差分(平衡)测量,接收机测量,时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌功能等
9、支持直流偏置功能
10、通信接口:LAN,USB Device,USB Host(USB-GPIB)
11、远程控制:SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet/Webserver
12、触摸控制:Multi Touch,Mouse,Keyboard
13、屏幕尺寸:12.1 英寸
14、视频输出:HDMI
