SDG7000A系列任意波形发生器
产品综述

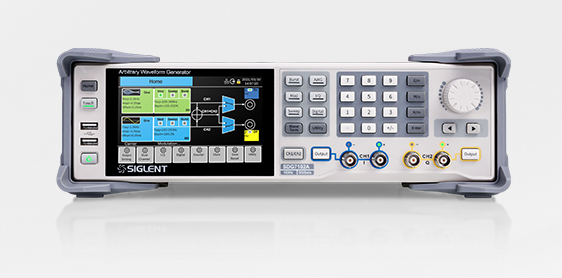

SDG7000A 系列双通道任意波形发生器，最大带宽1 GHz，
具备5 GSa/s数-模采样率和14-bit 垂直分辨率，能够产生最
高2.5 GSa/s采样率的逐点任意波和最大500 MSymbol/s的矢
量信号，同时还具备连续波、脉冲信号、噪声、PRBS码型和
16-bit数字总线等多种信号生成的能力，并提供调制、扫频、
脉冲串和双通道复制、相加、互相调制等复杂信号的生成能
力，是一款高端多功能波形发生器。其输出支持差分/单端切
换，最大可提供±24 V的输出范围，并且在高频输出下仍然能
保证较大的幅度，可在一定应用范围内节省外接功放，满足更
广泛的需求。

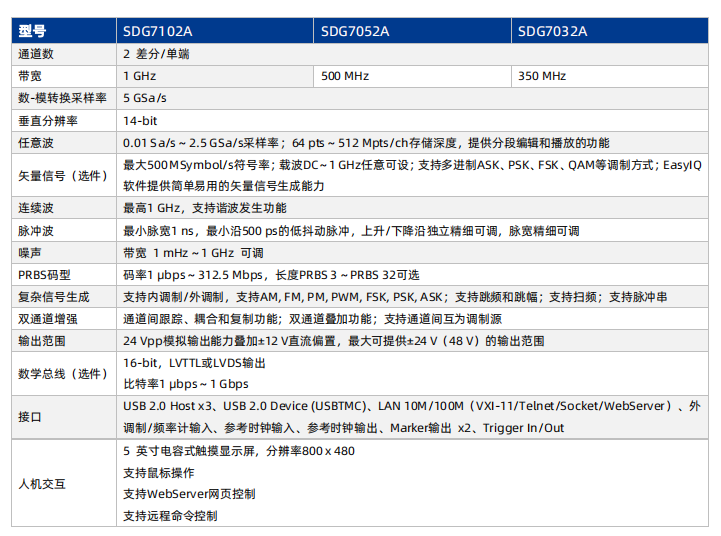

特性与优点
1、双通道差分/单端模拟输出，16-bit LVDS/LVTTL 数字总线输出
2、5 GSa/s 数-模转换器采样率，14-bit 垂直分辨率
3、最高输出频率 1 GHz

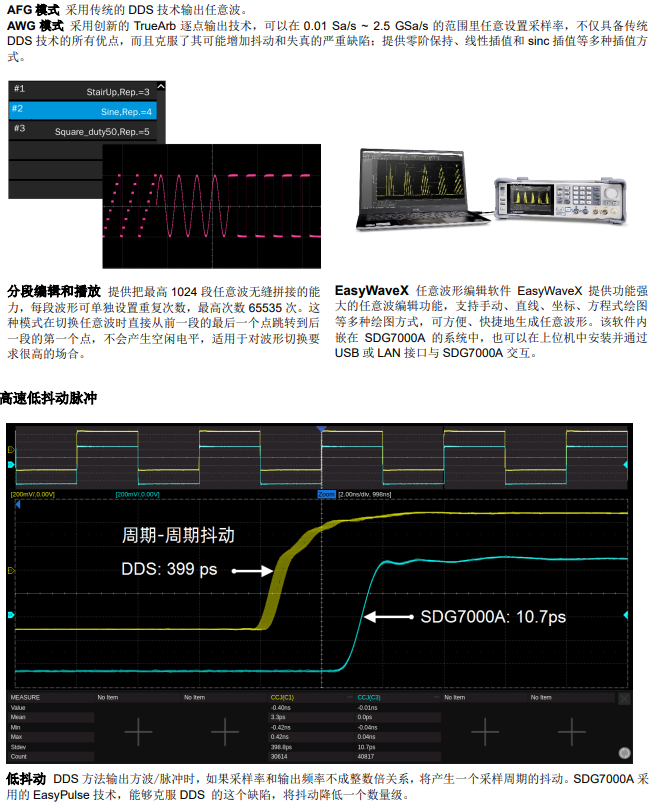

4、可输出 0.01 Sa/s ~ 2.5 GSa/s 采样率的逐点任意波，最大存储深度 512 Mpts，提供分段编辑和播放的功能
5、可输出最高 500 MSymbol/s 符号率的矢量信号
6、可输出最小脉宽 1 ns，最小沿 500 ps 的低抖动脉冲，上升/下降沿独立精细可调，脉宽精细可调
7、可输出 1 mHz ~ 1 GHz 带宽的高斯噪声
8、可输出最高 312.5 Mbps 的 PRBS 码型
9、数字总线可输出最高 1 Gbps 的数字信号

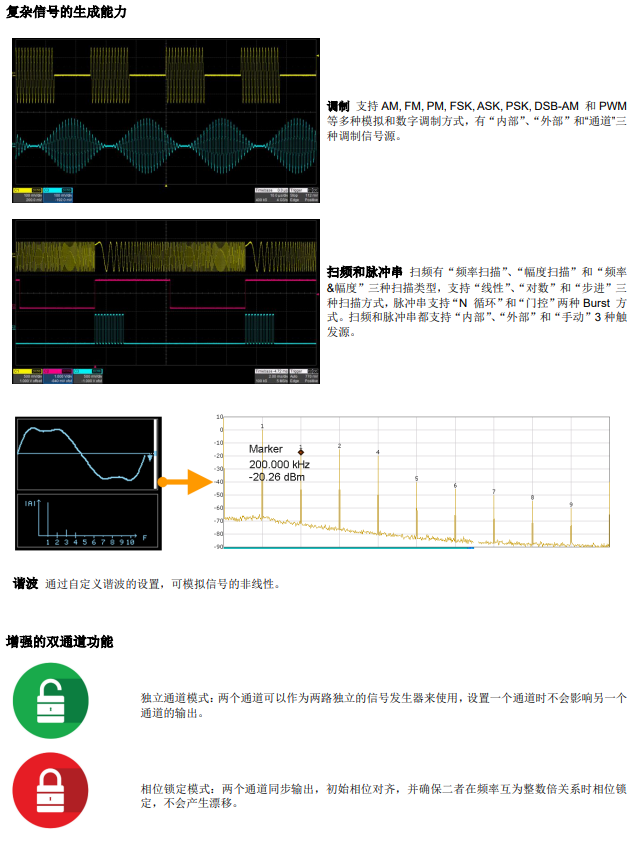

10、提供多种模拟/数字调制，提供扫频和脉冲串功能

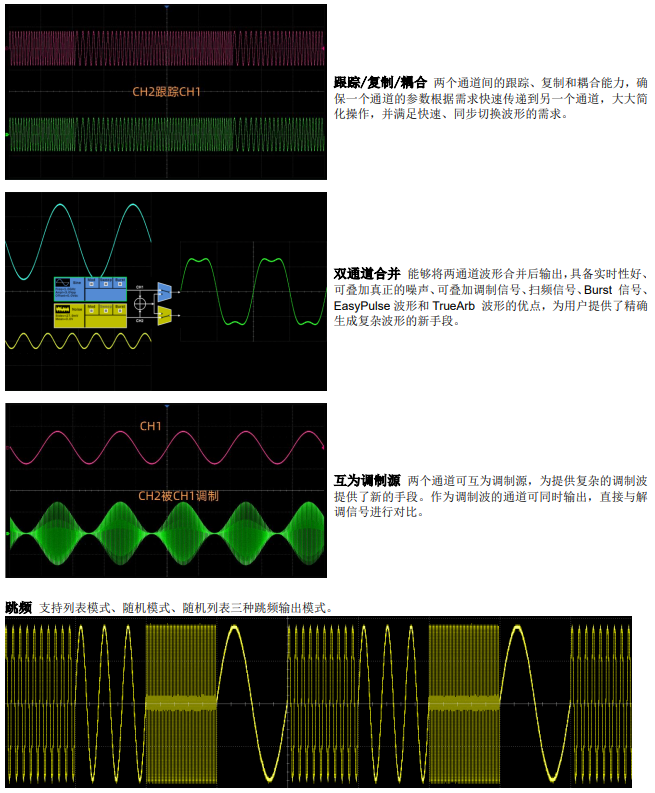

11、增强的双通道操作功能：通道间跟踪、耦合和复制功能；双通道叠加功能；支持通道间互为调制源

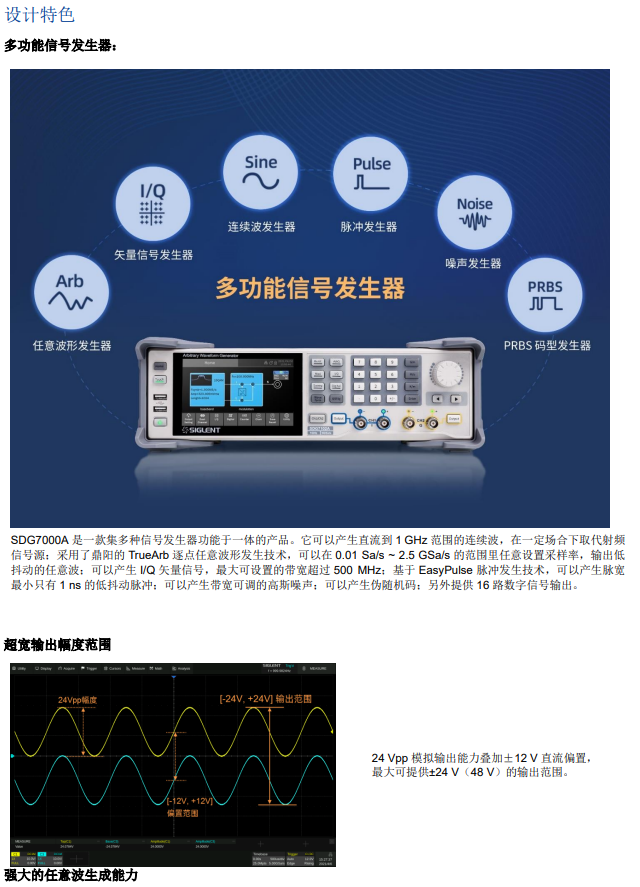

12、24 Vpp 模拟输出能力叠加±12V 直流偏置，最大可提供±24V（48 V）的输出范围
13、硬件频率计功能
14、5 英寸电容式触摸显示屏，分辨率 800x480；支持外接鼠标和键盘操作；内建的 WebServer 支持通过网页控制仪器
15、丰富的接口： USB Host、USB Device (USBTMC)、LAN（VXI-11/Telnet/Socket）、外调制/频率计输入、参考时钟输入、参考时钟输出、Marker 输出、Trigger In/Out 等
16、支持 SCPI 远程控制命令，良好适配各种自动化集成测试系统
