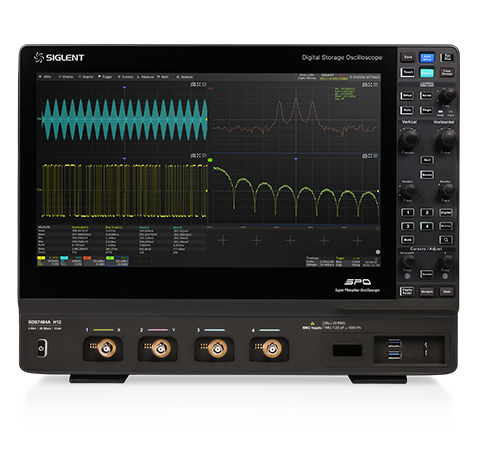

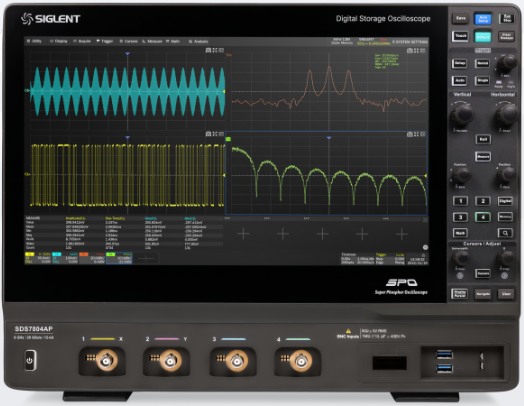

SDS7000A系列高分辨数字示波器

产品综述

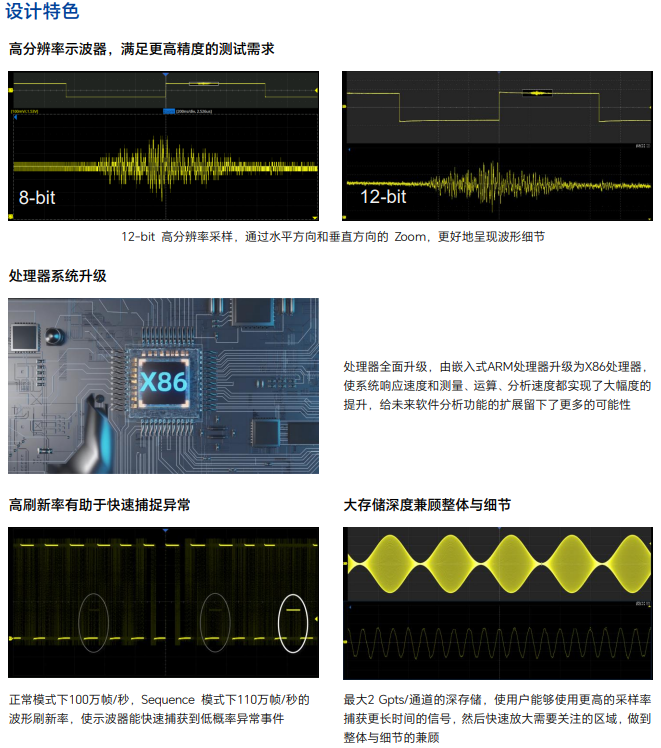

SDS7000A 系列高分辨率数字示波器,具有 12-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度,最大带宽 8 GHz,采样率最高 20 GSa/s,提供 4 个模拟通道和 16 个数字通道,存储深度可达 2 Gpts/通道,能满足更高带宽、更高精度的测量需求。 SDS7000A 采用 SPO 技术,波形捕获率高达 100 万帧/秒,具有 256 级辉度等级及色温显示;创新的数字触发系统,触发灵敏度高,触发抖动小;支持丰富的智能触发、串行总线触发和解码;支持历史(History)模式、分段采集(Sequence)、模板测试、搜索、导航、波形直方图、波特图、电源分析、眼图和抖动分析、协议一致性分析等高级分析模式;具备丰富的测量和数学运算功能。SDS7000A 延续了鼎阳示波器良好的易用性和用户体验,采用 15.6 英寸电容式触摸屏,支持多种手势实现对波形和菜单的常用操作,结合前面板的多个一键操作按键,极大地优化了操作示波器的效率;支持外接显示器和鼠标,支持通过网页访问进行操控,支持完备的远程命令集,使用灵活,可适用多种应用场景。

特性和优点

14 通道+外触发通道

2模拟通道带宽:最高 8 GHz;实时采样率高达 20 GSa/s

312-bit ADC

4低本底噪声,在 4 GHz 带宽下低至 220 μVrms,在 8 GHz 带宽下低至 300 μVrms

5 SPO 技术Ÿ

波形捕获率最高达 100 万帧/秒Ÿ

支持 256 级波形辉度及色温显示Ÿ

存储深度最高达 2 Gpts/通道(AP 机型)Ÿ

数字触发

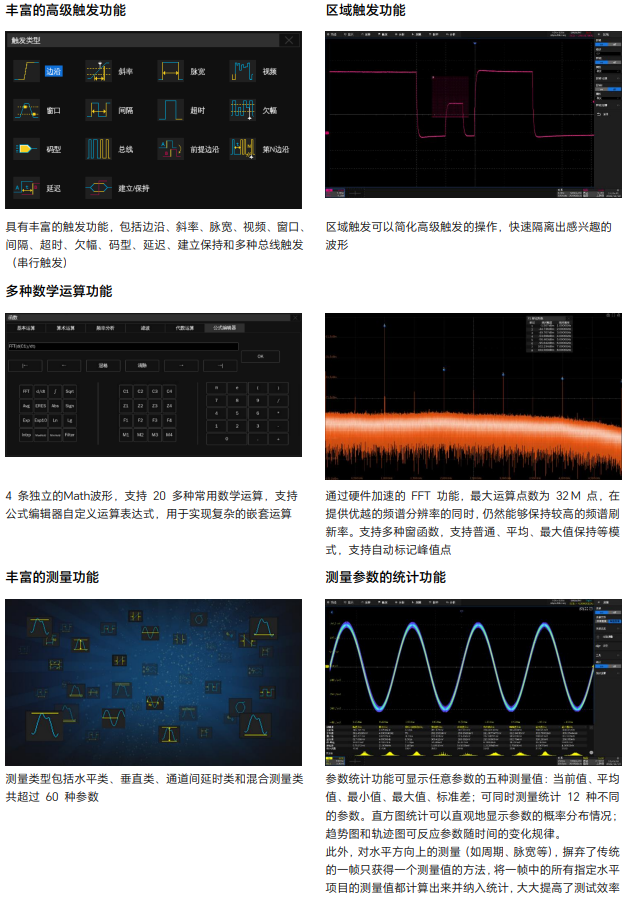

6智能触发: 边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、第 N 边沿、建立/保持和视频触发(支持 HDTV)等

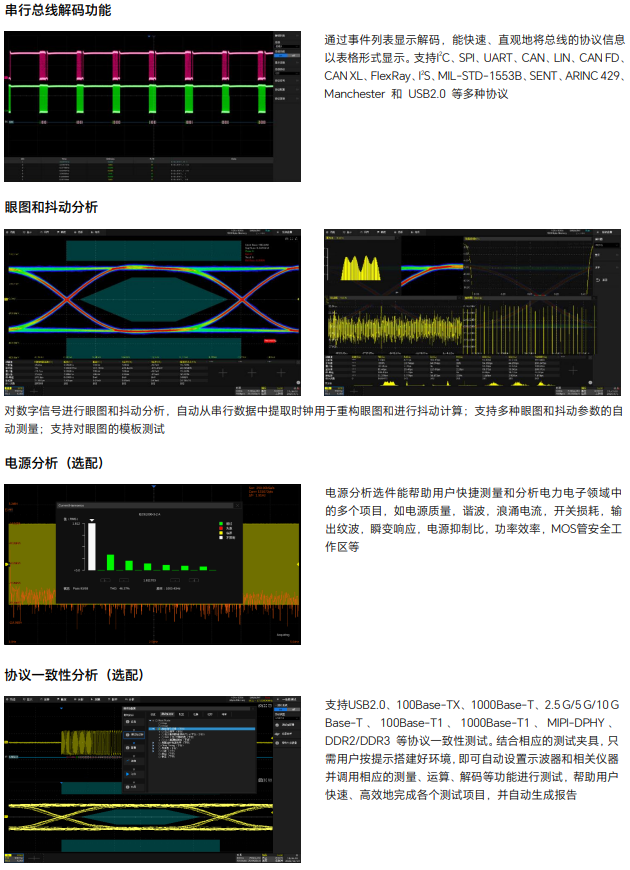

7串行总线触发和解码,支持的协议包括标配的 I 2CSPIUARTCANLIN 和选配的 CAN FDI 2SFlexRayMILSTD-1553BSENTARINC 429ManchesterUSB2.0

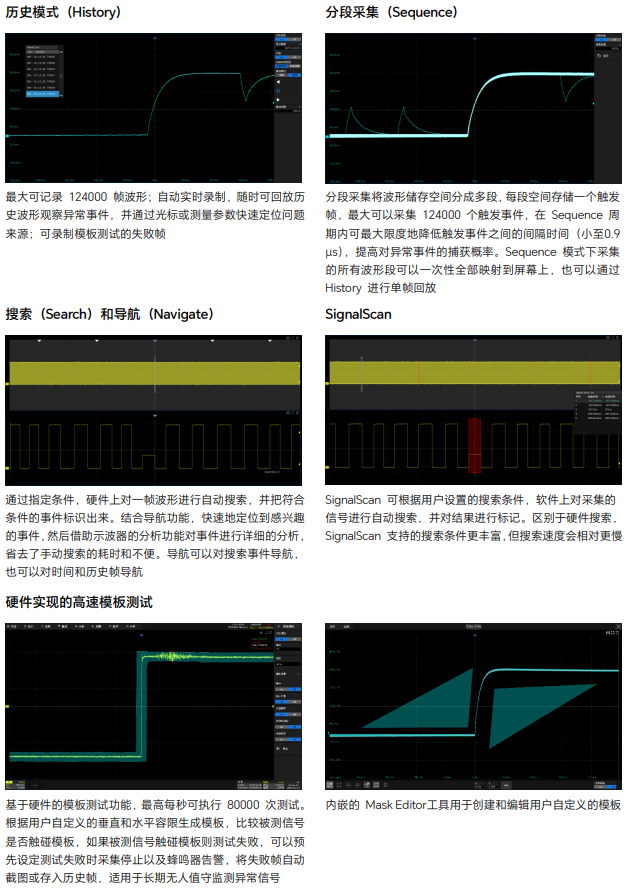

8分段采集(Sequence)模式,最大可以将存储深度等分为 124000 段,根据用户设置的触发条件,以非常小的死区时间分段捕获符合条件的事件。

9历史模式(History),最大可记录 124000 帧波形

10数十种自动测量功能,支持测量统计、Gating 测量。支持对测量参数的直方图、轨迹图和趋势图统计

114 路独立的波形运算,支持 32M FFT 20 多种常用时域运算;支持自定义表达式实现复杂的嵌套运算

12多种高级数据分析和处理功能:搜索和导航、高速模板测试、波形直方图、波特图、电源分析(选件)、计数器、眼图分析和抖动分析(选件)、多种协议一致性分析(选件)等

1316 路数字通道

14内置 50 MHz 任意波形发生器(选件)

1515.6 英寸电容式触摸高清显示屏,分辨率 1920*1080

16丰富的接口: 4x USB Host 3.1 Gen 12x USB 3.0 HostUSB 2.0 Device2x 1000M LANDVI-DDP 1.2HDMI 1.4,音频接口,外触发输入,辅助输出(TRIG OUTPASS/FAIL),10 MHz In10 MHz Out

17支持外接鼠标和键盘操作;内建的 WebServer

18支持通过网页控制仪器支持丰富的 SCPI 远程控制命令

19多国语言显示及嵌入式在线帮助

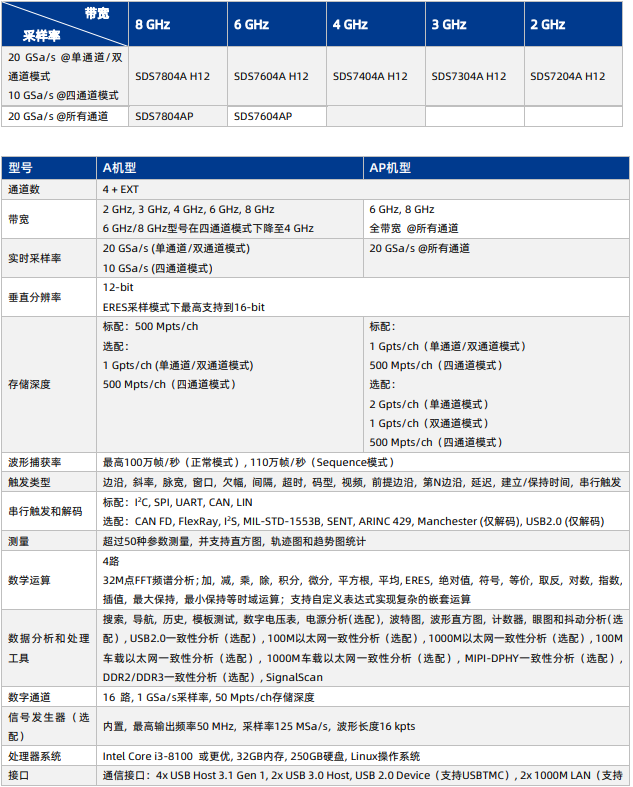

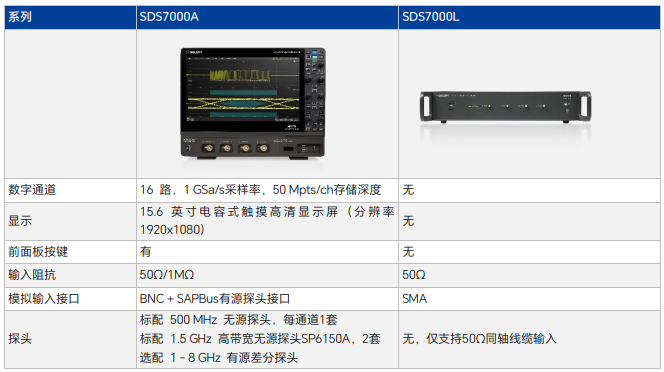

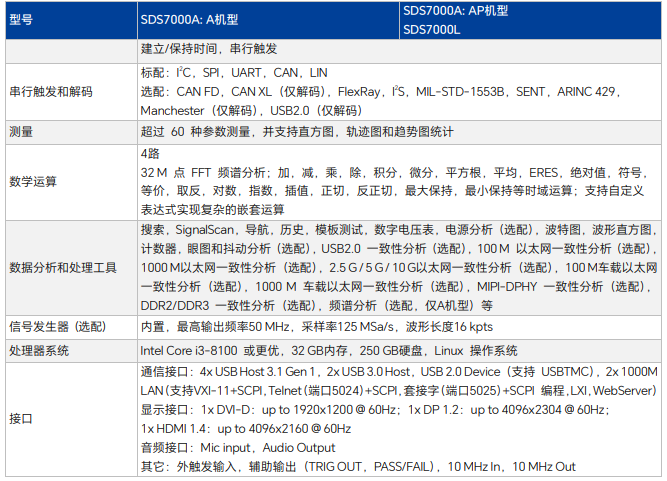

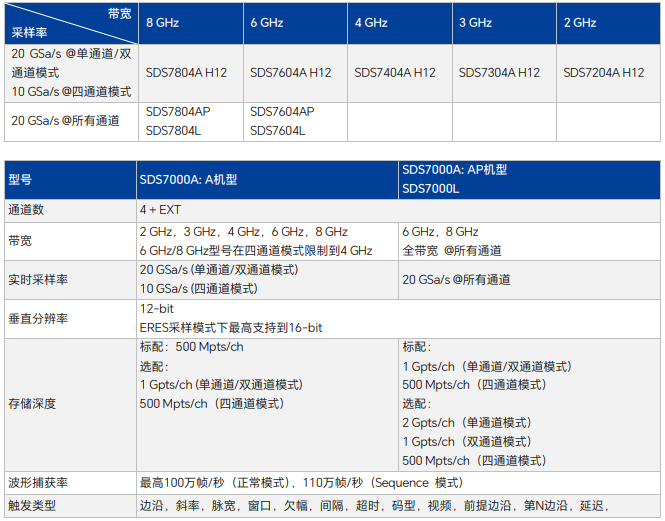

型号和主要参数
