SDS5000X HD系列高分辨率数字示波器
产品综述
SDS5000X HD 和 SDS5000L 系列高分辨率数字示波器，最高支持 8 通道，具有 12-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度，能满足更多通道和更高精度的测量需求。产品的最大带宽 1 GHz，采样率最高 5 GSa/s，存储深度可达2.5Gpts/通道；采用 SPO 技术，波形捕获率高达 650 000 帧/秒，具有 256 级辉度等级及色温显示；创新的数字触发系统，触发灵敏度高，触发抖动小，支持丰富的智能触发、串行总线触发和解码；支持历史 (History) 模式、分段采集 (Sequence)、模板测试、搜索、导航、波特图、双脉冲测试和三相电源分析等高级分析模式；具备丰富的测量和数学运算功能。

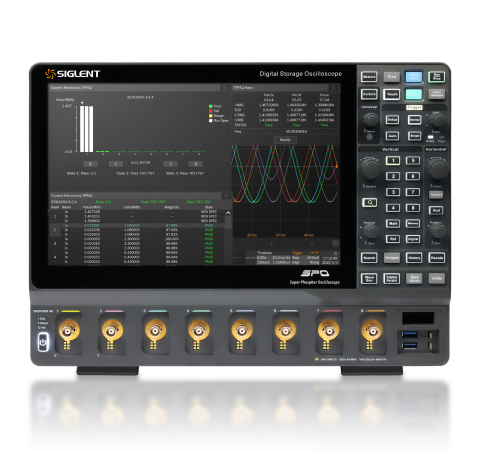

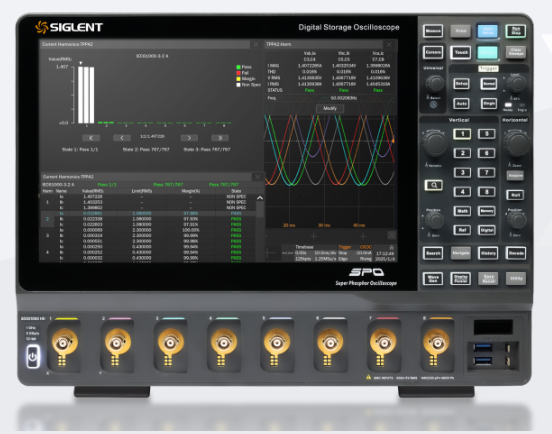

SDS5000X HD 采用了 12.1 英寸电容式触摸屏，支持多种手势实现对波形和菜单的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率，提升了用户体验。
SDS5000L 是 SDS5000X HD 的紧凑型，适用于机架安装和多通道采集系统集成。两个系列的产品都支持外接显示器和鼠标，支持通过网页访问进行操控，支持完备的远程命令集，使用灵活，可适用多种应用场景。

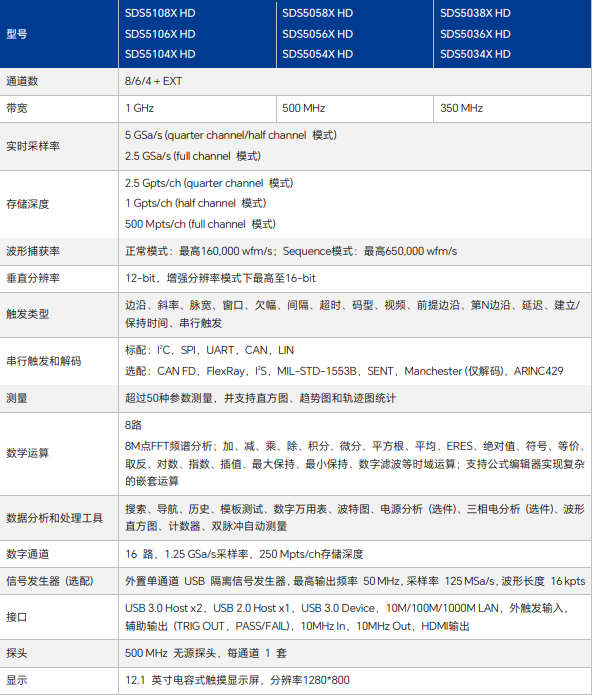

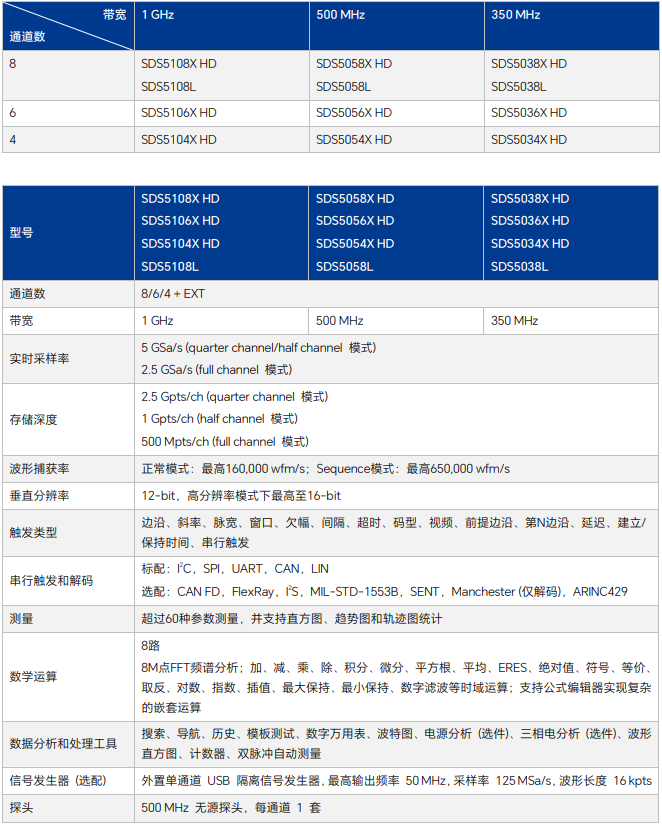

特性与优点
1、模拟通道带宽：最高 1 GHz；实时采样率高达 5 GSa/s
2、SDS5000X HD：8/6/4 通道；SDS5000L：8 通道、

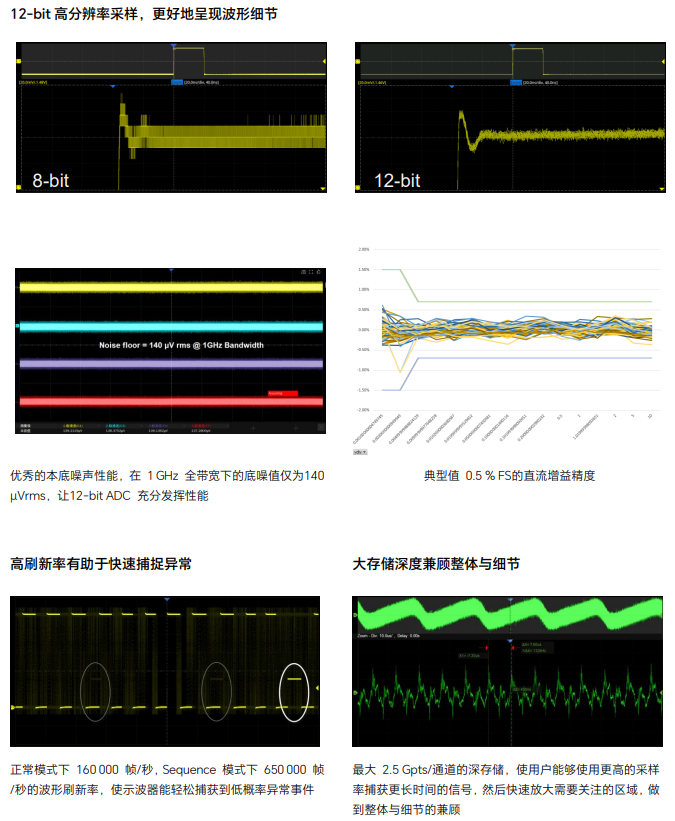

3、垂直分辨率：12-bit
4、低本底噪声，在全带宽下低至 140 μVrms
5、高直流增益精度：±0.5% FS 典型值
6、SPO 技术
波形捕获率最高达 650 000 帧/秒 (Sequence 模式)，160 000 帧/秒 (正常模式)
支持 256 级波形辉度及色温显示
存储深度最高达 2.5 Gpts/通道
数字触发

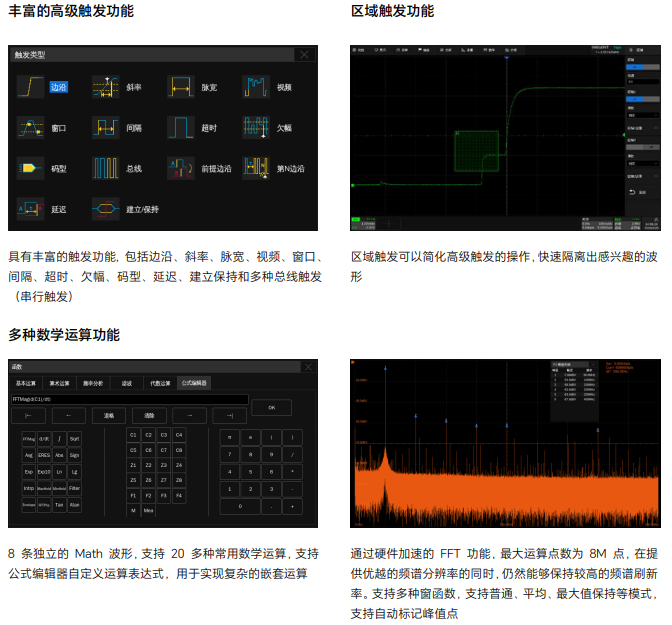

7、智能触发：边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、第 N 边沿、建立/保持和视频触发 (支持 HDTV) 等
8、串行总线触发和解码，支持的协议包括标配的 I2C、SPI、UART、CAN、LIN 和选配的 CAN FD、I2S、FlexRay、MIL-STD-1553B、SENT、Manchester、ARINC429 等
9、分段采集 (Sequence) 模式，最大可以将存储深度等分为 170 000 段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件。在 Sequence模式下的波形捕获率最高达 650 000 帧/秒
10、历史模式 (History)，最大可记录 170 000 帧波形

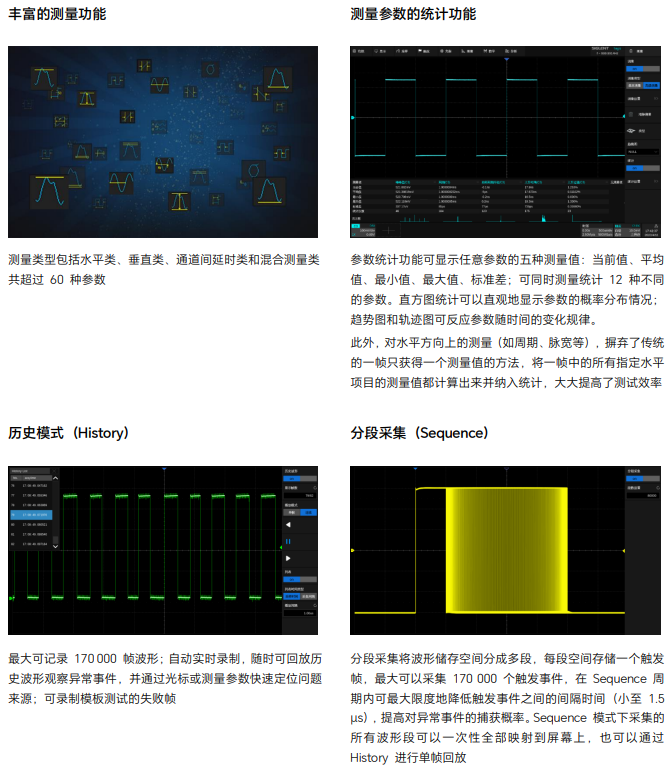

11、数十种自动测量功能，支持测量统计、Gating 测量、Math 测量、History 测量。支持对测量参数的直方图、轨迹图和趋势图统计
12、8 路独立的波形运算，支持 8M 点 FFT 和 20 多种常用时域运算；支持自定义表达式实现复杂的嵌套运算
13、多种高级数据分析和处理功能：搜索和导航、高速模板测试、波形直方图、波特图、电源分析和三相电分析 (选件)、双脉冲测试、计数器等
14、16 路数字通道 (仅 SDS5000X HD 支持，探头选配)
15、外置 50 MHz 任意波形发生器 (选件)
16、12.1 英寸电容式触摸显示屏，分辨率 1280*800（仅SDS5000X HD）
17、丰富的接口：2 个 USB Host 3.0（SDS5000L 只提供 1个）、1 个 USB Host 2.0、USB Device 3.0 (USBTMC)、1000M LAN (VXI-11/Telnet/Socket/LXI)、Pass/Fail、
Trigger Out、HDMI 视频接口输出、10 MHz In、10 MHzOut 等
18、支持外接鼠标和键盘操作；内建的 WebServer 支持通过网页控制仪器
19、支持丰富的 SCPI 远程控制命令
20、多国语言显示及嵌入式在线帮助
