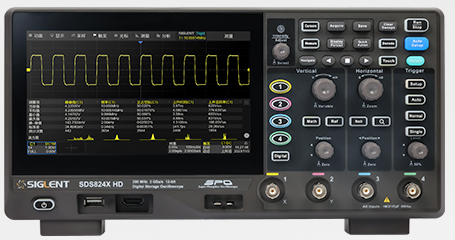

SDS800X HD高分辨率示波器

产品综述
SDS800X HD 系列高分辨率数字示波器,具有最高 12- bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度,能满足更高精度的测量需求。SDS800X HD 的最大带宽 200 MHz,采样率最高 2 GSa/s,具备 2/4 个模拟通道和 16 个数字通道,存储深度可达 100 Mpts。 SDS800X HD 采用的 SPO 技术,波形捕获率高达 500,000 帧/秒,具有 256 级辉度等级及色温显示;创新的数字触发系统,触发灵敏度高,触发抖动小;支持丰富的智能触发、串行总线触发和解码;支持历史(History)模式、分段采集(Sequence)、模板测试、搜索、导航、波特图和电源分析等高级分析模式;具备丰富的测量和数学运算功能。SDS800X HD 采用了 7 英寸电容式触摸屏,支持多种手势实现对波形和菜单的常用操作,结合前面板的多个一键操作按键,极大地优化了操作示波器的效率,提升了用户体验。


特性与优点

1、模拟通道带宽:最高 200 MHz;实时采样率高达 2 GSa/s

2、垂直分辨率:12-bit

3、低本底噪声,在 200 MHz 全带宽下低至 70 μVrms

4、SPO 技术

波形捕获率最高达 500,000 帧/秒(Sequence 模式),120,000 帧/秒(正常模式)

支持 256 级波形辉度及色温显示

存储深度最高达 100 Mpts

数字触发

5、智能触发:边沿、斜率、脉宽、窗口、欠幅、间隔、 超时、码型、视频触发(支持 HDTV)、前提边沿、 第 N 边沿、延迟、建立/保持时间

6、串行总线触发和解码,支持的协议包括标配的 I 2C、 SPI、UART、CAN、LIN

7、分段采集(Sequence)模式,最大可以将存储深度 等分为 80000 段,根据用户设置的触发条件,以非 常小的死区时间分段捕获符合条件的事件。

8、历史模式(History),最大可记录 80000 帧波形

9、数十种自动测量功能,支持测量统计、Gating 测量、 Math 测量、History 测量、Ref 测量。支持对测量参数的直方图和趋势图统计

10、4 路独立的波形运算,支持 2M 点 FFT 和 20 多种常用时域运算;支持自定义表达式实现复杂的嵌套运算

11、多种高级数据分析和处理功能:搜索和导航、高速模板测试、波特图、电源分析(选件)、计数器等

12、16 路数字通道(选件)

13、25 MHz 任意波形发生器(选件)

14、7 英寸电容式触摸显示屏,分辨率 1024*600

15、丰富的接口:SBUS(Siglent 逻辑分析仪接口)、 2 个 USB Host、USB Device、LAN、Pass/Fail、 Trigger Out 等

16、支持外接鼠标和键盘操作;内建的 WebServer 支持通过网页控制仪器;支持 NTP(网络时间协议)

17、支持丰富的 SCPI 远程控制命令

18、多国语言显示及嵌入式在线帮助

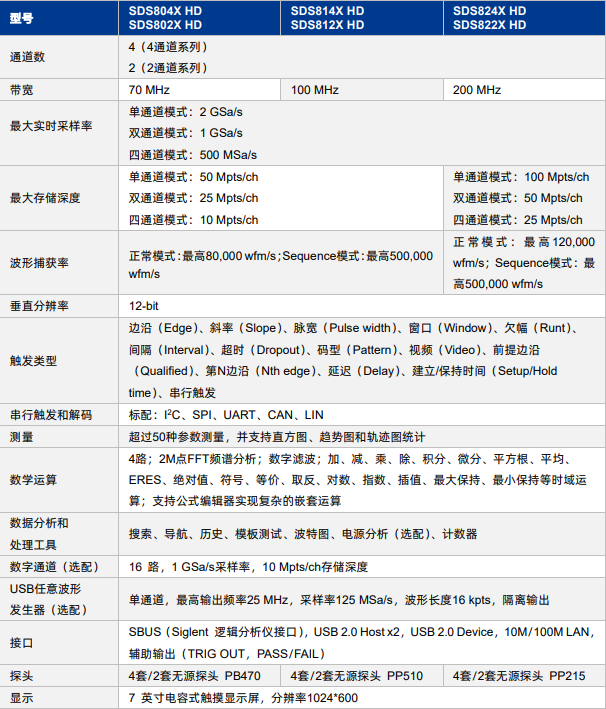

型号和主要参数
