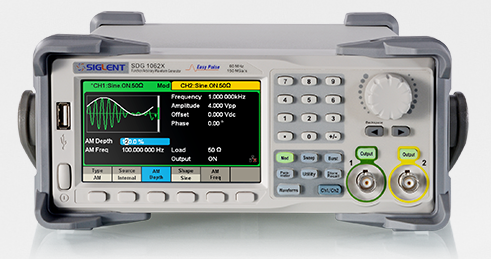

SDG1000X系列函数/任意波形发生器
产品综述
SDG1000X 系列双通道函数 / 任意波形发生器，最大输出频率 60 MHz，具备 150 MSa/s 采样率和 14-bit 垂直分辨率；在 传 统 的 DDS 技 术 基 础 上， 采 用 了 创 新 的 EasyPulse 和 TrueArb 技术，克服了 DDS 在输出脉冲和任意波时的先天缺陷；独立的方波通道，能产生频率高达 60 MHz 的低抖动方波；具备调制、扫频、Burst、谐波发生、通道合并等多种复杂波形的产生功能，能够满足用户更广泛的应用需求。
特性与优点
1、双通道，最大输出频率 60 MHz，最大输出幅度 20 Vpp
2、150 MSa/s 采样率 , 14-bit 垂直分辨率，16 kpts 波形长度
3、创新的 EasyPulse 技术，能够输出低抖动的脉冲，可以做到脉宽、上升 / 下降沿精细可调，具备极高的调节分辨率和调节范围
4、创新的 TrueArb 技术，逐点输出任意波，在保证不丢失波形细节的前提下，能够以 1μSa/s~30MSa/s 的可变采样率输出 2pts~16kpts 范围内任意长度的低抖动波形
5、独立的方波通道，频率最高 60 MHz，抖动低于 300 ps+ 周期的 0.05 ppm
6、丰富的模拟和数字调制功能：AM、DSB-AM、FM、PM、 FSK、ASK、PSK 和 PWM
7、扫频和 Burst 功能
8、谐波发生功能
9、通道合并功能
10、硬件频率计功能 196 种内建任意波
11、丰富的通信接口： 标配 USB Host, USB Device（USBTMC）, LAN（VXI-11），选配 GPIB
12、4.3 英寸显示

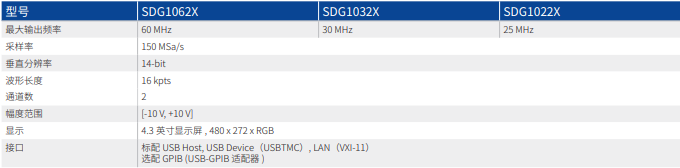

型号和主要参数
