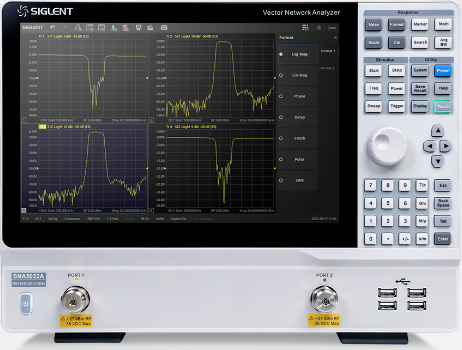

SNA5000A 矢量网络分析仪

产品综述
 SNA5000A 系列矢量网络分析仪,测量频率范围涵盖 100 kHz-26.5 GHz,支持 2 端口 S 参数测量,差分(平衡)测量,时域测量,频谱分析,滤波器插入损耗、带宽、Q 值等一键测量,支持端口阻抗转换、端口扩展功能,支持极限测试、纹波测试功能,支持夹具仿真和去嵌入功能,支持线性频率扫描、对数频率扫描、分段频率扫描、线性功率扫描方式,支持 SOLT、SOLR、TRL、 Response、Enhanced Response 等完备的校准方法,可满足研发,生产等各种环境下的应用。


指标特色

1、频率范围:100 kHz- 26.5 GHz

2、频率分辨率:1 Hz

3、幅度分辨率:0.05 dB

4、中频带宽范围:1 Hz~10 MHz

5、输出功率设置范围:-55 dBm ~ +10 dBm

6、动态范围:125 dB

7、校准类型:响应校准,增强响应校准,单端口校准,全二端口校准,TRL校准

8、测量分析类型:S 参数测量,差分(平衡)测量,接收机测量,时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌功能、频谱分析功能、频偏功能、标量混频器测量、矢量混频测量、脉冲测量、材料测量、增益压缩测量等

9、支持直流偏置功能

10、通信接口:LAN,USB Device,USB Host (USB-GPIB)

11、远程控制:SCPI/ Labview/ IVI based on USB-TMC/ VXI-11/ Socket/ Telnet/ Webserver

12、触摸控制:Multi Touch,Mouse,Keyboard

13、屏幕尺寸:12.1 英寸

14、视频输出:HDMI

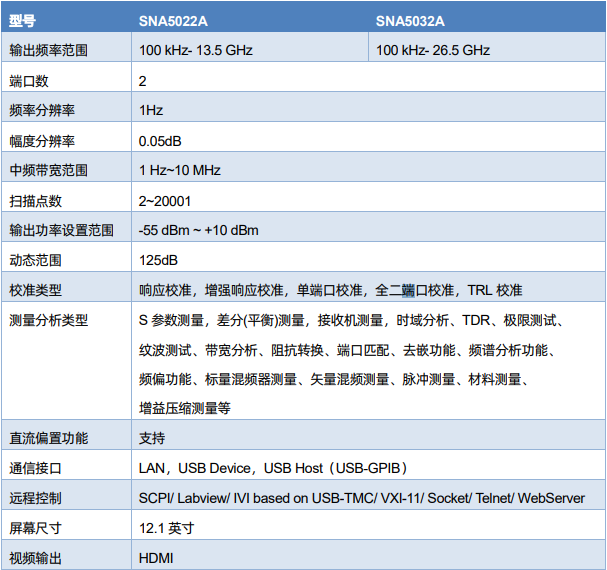

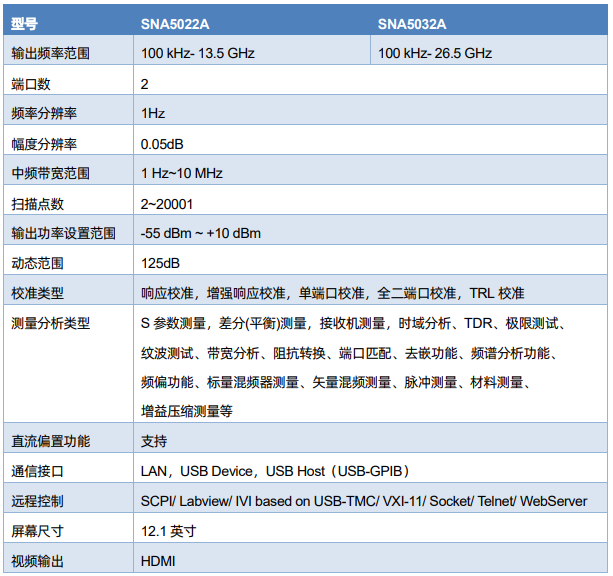

型号说明
