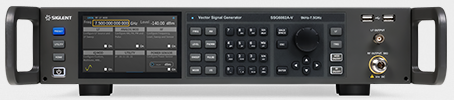

SSG6082A-V 矢量信号源

产品综述

SSG6082A-V 矢量信号发生器,输出频率范围涵盖 9 kHz ~ 7.5 GHz,支持 AM&FM&PM 模拟调制,同时有脉冲调制,脉冲序列发生器,功率计控制等功能。内置 500 MHz 带宽 IQ 基带源,搭配 SigIQPro 上位机可产生常用的数字调制信号,以及 5G NR,WLAN,LTE,BLUETOOTH,IOT 等常用通信协议信号。工厂调校后,射频输出具有出色的 1GHz 宽带特性,优良的 ACPR 特性,可满足研发,生产等多通应用场景。


特性与优点

1、最高频率 7.5 GHz

2、输出频率分辨率可达 0.001 Hz

3、电平设置范围 -140 dBm ~ 30 dBm

4、相位噪声<-132 dBc/Hz@1 GHz,偏移 10 kHz (典型值)

5、幅度精度 ≤ 0.7 dB(典型值)

6、支持 AM/FM/PM 模拟调制,支持内外部调制方式支持脉冲调制功能,脉冲串发生器,用户可自定义脉冲序列(选件) 支持通用调制,可实时输出 QAM,FSK,ASK, PSK,多音等各种调制信号,支持 Matlab 产生的数据源播放

7、支持波形文件回放,波形序列的生成和播放

8、配合 SigIQPro 上位机可产生 5G NR,WLAN, LTE,BLUETOOTH,IOT 等常用通信协议信号

9、支持 MIMO 等各种应用场景

10、支持实时 IQ 基带 AWGN,准确控制信号和噪声功率,简化接收机测量所需的额外测量和计算

11、功率计控制套件,能够方便使用功率计测量功率,控制功率的输出,及线损修正

12、支持矢量模式下,S 参数补偿,优化测试系统宽带特性

13、支持 web 远程控制,可以方便用户远程控制设备

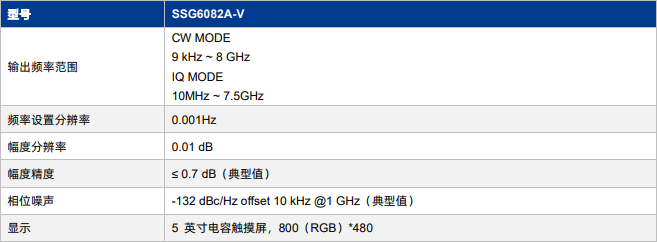

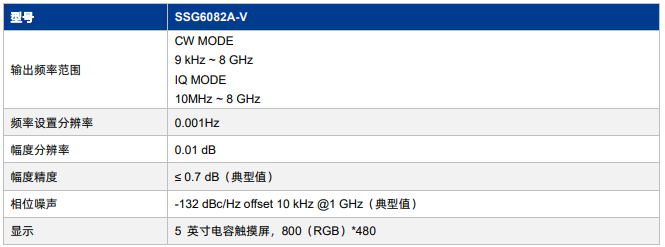

型号和主要参数
