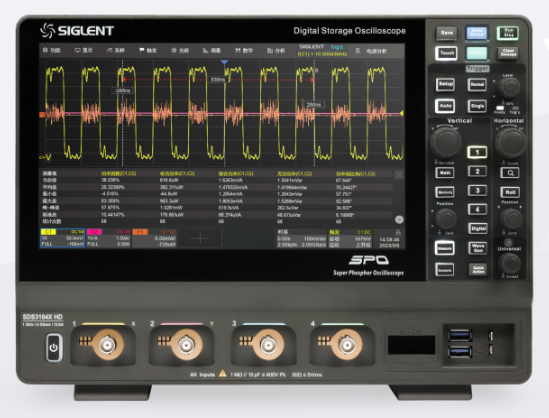

SDS3000X HD高分辨率数字示波器
产品综述
SDS3000X HD 系列高分辨率数字示波器, 具有最高 12-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度, 能满足更高精度的测量需求。SDS3000X HD 的最大带宽 1 GHz, 采样率最高 4 GSa/s, 具备 4 个模拟通道和 16 个数字通道, 存储深度可达 400 Mpts/通道。SDS3000X HD 采用的 SPO 技术, 波形捕获率高达 890 000 帧/秒, 具有 256 级辉度等级及色温显示；创新的数字触发系统, 触发灵敏度高, 触发抖动小；支持丰富的智能触发、串行总线触发和解码；支持历史 (History)模式、分段采集 (Sequence)、模板测试、搜索、导航、波特图和电源分析等高级分析模式；具备丰富的测量和数学运算功能。SDS3000X HD 采用了 10.1 英寸电容式触摸屏, 支持多种手势实现对波形和菜单的常用操作, 结合前面板的多个一键操作按键, 极大地优化了操作示波器的效率, 提升了用户体验。
特性与优点
1、模拟通道带宽：最高 1 GHz；实时采样率高达 4 GSa/s

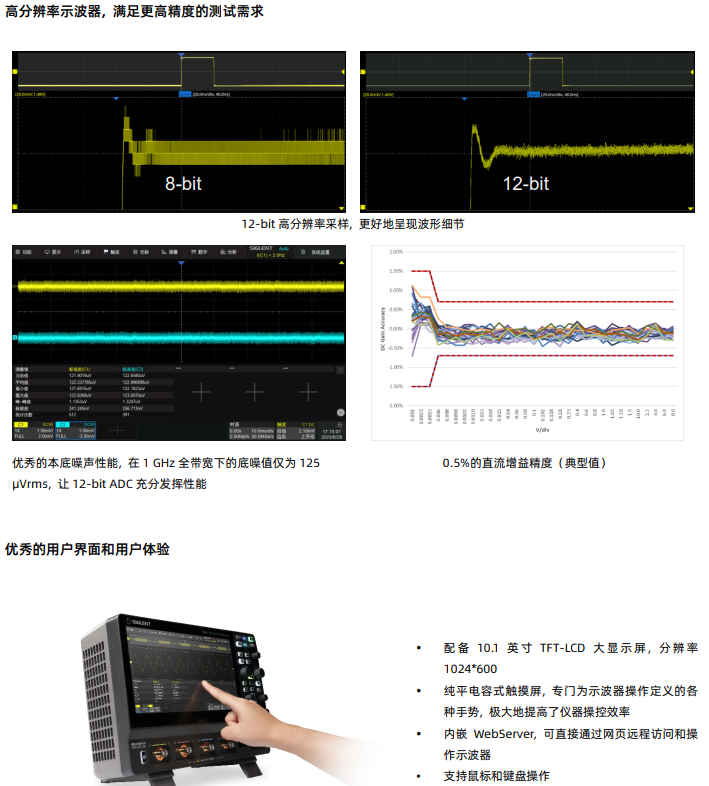

2、垂直分辨率：12-bit
3、低本底噪声, 在全带宽下低至 125 μVrms
4、高直流增益精度：±0.5%

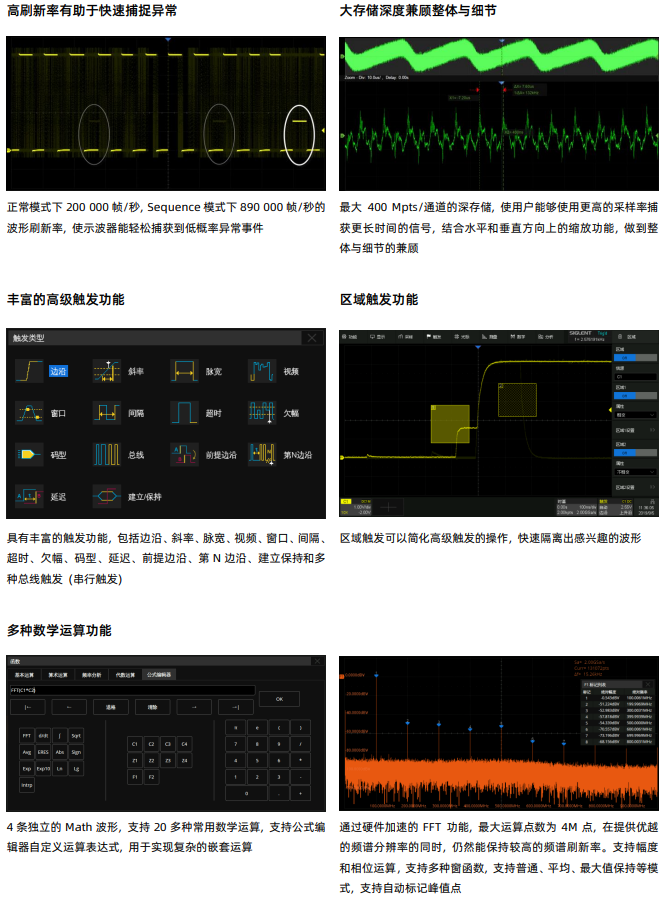

5、SPO 技术
波形捕获率最高达 890 000 帧/秒 (Sequence 模 式), 200 000 帧/秒 (正常模式)
支持 256 级波形辉度及色温显示
存储深度最高达 400 Mpts/通道
数字触发
6、智能触发: 边沿、斜率、脉宽、窗口、欠幅、间隔、超时、 码型、第 N 边沿、建立/保持和视频触发 (支持 HDTV)等
7、串行总线触发和解码, 支持的协议包括标配的 I 2C、SPI、 UART、CAN、LIN 和选配的 CAN FD、CAN XL、I 2S、FlexRay、 MIL-STD-1553B 、 SENT 、 Manchester 、 ARINC429 、 SpaceWire、USB2.0、SPMI 等
8、分段采集 (Sequence)模式, 最大可以将存储深度等分为 80 000 段, 根据用户设置的触发条件, 以非常小的死区时 间分段捕获符合条件的事件。在 Sequence 模式下的波形 捕获率最高达 890 000 帧/秒
9、历史模式 (History), 最大可记录 80 000 帧波形
10、数十种自动测量功能, 支持测量统计、Gating 测量、Math 测量、History 测量。支持对测量参数的直方图、轨迹图和 趋势图统计
11、4 路独立的波形运算, 支持 4M 点 FFT 和 20 多种常用时域 运算；支持自定义表达式实现复杂的嵌套运算
12、多种高级数据分析和处理功能：搜索和导航、高速模板测试、 波形直方图、波特图、电源分析 (选件)、计数器等
13、16 路数字通道
14、外置 50 MHz 任意波形发生器
15、10.1 英寸电容式触摸显示屏, 分辨率 1024*600
16、丰富的接口：2 个 USB Host 3.0、1 个 USB Host 2.0、USB Device 3.0 (USBTMC) 、 1000M LAN (VXI11/Telnet/Socket/LXI)、Pass/Fail、Trigger Out 等
17、支持外接鼠标和键盘操作；内建的 WebServer 支持通过网 页控制仪器
18、支持丰富的 SCPI 远程控制命令
19、多国语言显示及嵌入式在线帮助

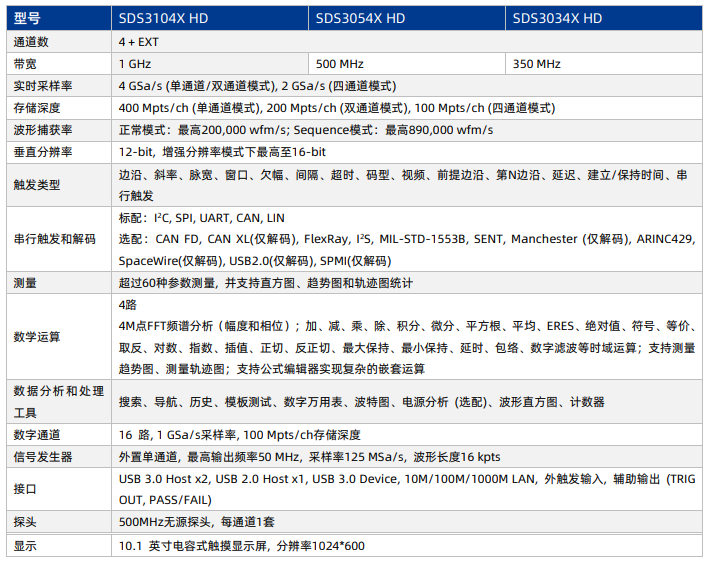

型号和主要参数
