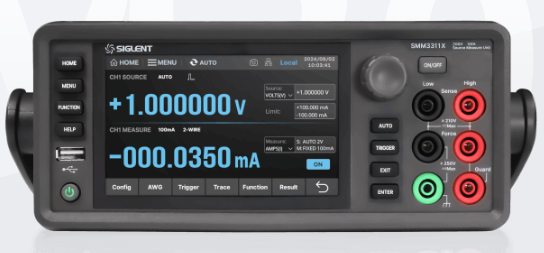

SMM3000X 系列精确的源/测量单元（SMU）

产品综述

  SMM3000X 系列是精密的源/测量单元（SMU）仪器，可同时输出并测量电压和电流。在仪器中集成了电流源、电压源、电压表、电流表功能，各功能可任意切换。其使用的图形用户界面（GUI）和先进的电容式触摸屏技术提供更优的交互使用。

  SMM3000X 系列是一款多功能仪器，特别适合半导体特征分析，纳米级器件和材料，有机半导体，印刷电子以及其他小几何尺寸和低功耗器件的测试应用。广泛应用在研发和教育应用、工业开发、测试和制造业等领域。

产品功能

  一、基本功能

    1、集成四象限源和阱，测量功能

    2、测量范围：±210 V，±3 A（DC），±10.5 A（pulsed）

    3、源和测量分辨率：最小 10 fA ，100 nV

 二、 拓展功能

    1、脉冲，扫描，列表输出，输出滤波器，电阻测量，数学表达式，Limit 测试，迹线缓冲区，过温保护，触发系统等

    2、丰富的触发模式，6 组外触发接口，6 个输入，6 个输出

    3、支持 Web-server

    4、中英文菜单，内置帮助系统，方便信息获取

特性与优点

1、5 英寸真彩 TFT-LCD 大屏显示，分辨率 800*480，搭配触摸屏及全新 UI 交互，图形和数字视图模式

2、10 fA / 100 nV 最小输出及测量分辨率6½ 显示分辨率（2,100,000 count）

3、最大采样速率 100ksps，0.0005 PLC 采样间隔，最大 100 PLC

4、最小触发间隔 10 μs

5、大至 100k 点的内部存储空间，支持时间戳

6、四象限精密电源输出（单/双通道）及测量

7、高达±210 V 直流电压、±3 A 直流电流/±10.5 A 脉冲

8、电压源、电流源、电压表、电流表或电阻表五种基本模式

9、支持直流、脉冲、扫描及列表输出

10、脉冲输出的脉宽最小可达 50 μs

11、任意波形生成及列表扫描功能（最小 10 μs 间隔）

12、二线制测量/四线制测量，Delta 低电阻测试方法，有效补偿由热电动势引起的测量误差

13、支持标准 SCPI 远程控制命令

14、输出滤波器时间常数可设置以实现不同频响输出，最大 5mS

15、配置接口：USB Device（选购 USB-GPIB 适配器），USB Host，LAN

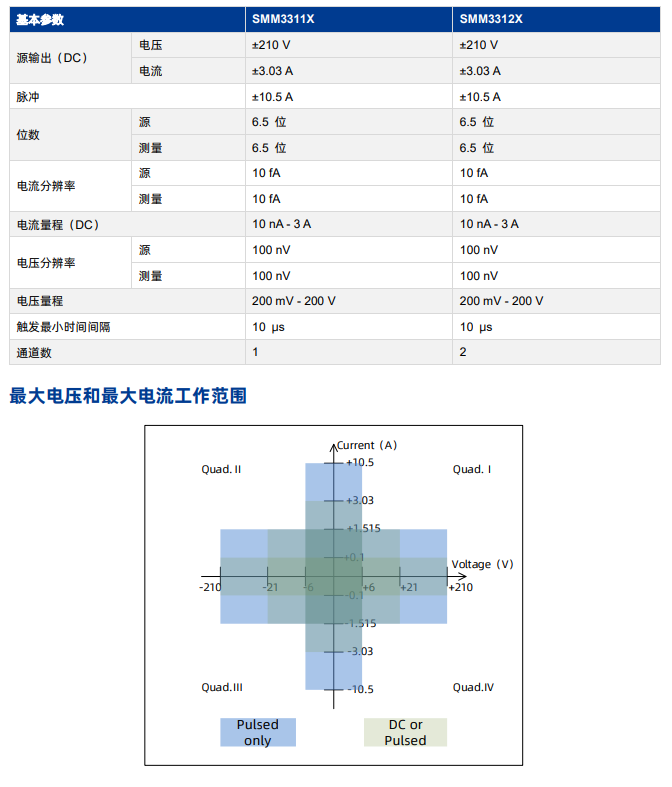

型号和主要参数

设计特色
