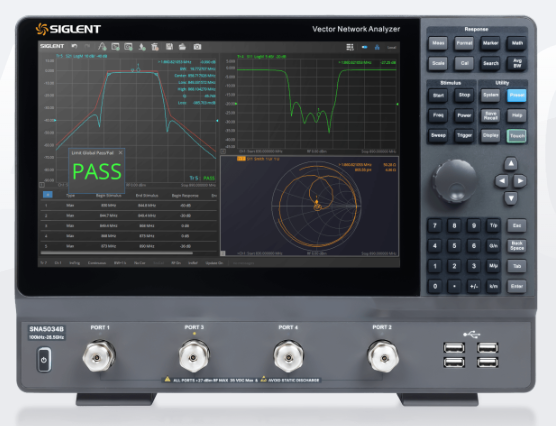

SNA5000B系列矢量网络分析仪

产品综述

SNA5000B系列矢量网络分析仪，测量频率范围涵盖100kHz-26.5 GHz，支持 2 端口和 4 端口 S 参数测量，差分(平衡) 测量，时域测量，频谱分析，滤波器插入损耗、带宽、Q 值等一键测量，支持端口阻抗转换、端口扩展功能，支持极限测试、纹波测试功能，支持夹具仿真和去嵌入功能，支持线性频率扫描、对数频率扫描、分段频率扫描、线性功率扫描方式，支持 SOLT、SOLR、TRL、Response、Enhanced Response 等完备的校准方法，可满足研发，生产等各种环境下的应用。

特性与优点

1、频率范围：100 kHz- 26.5 GHz

2、频率分辨率：0.1 Hz

3、幅度分辨率：0.05 dB

4、中频带宽范围：1 Hz~10 MHz

5、输出功率设置范围：-55 dBm ~ +20 dBm

6、动态范围：144 dB (typ)

7、校准类型：响应校准，增强响应校准，单端口校准，全二端口校准，全三端口校准，全四端口校准，TRL校准

8、测量分析类型：S 参数测量，差分（平衡）测量，接收机测量，时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌功能、频谱分析功能、频偏功能、标量混频器测量、矢量混频测量、脉冲测量、材料测量、增益压缩测量、自动夹具移除等

9、支持直流偏置功能

10、通信接口：LAN，USB Device, USB Host（USB-GPIB）

11、远程控制：SCPI/ Labview/ IVI based on USB-TMC/VXI-11/ HiSLIP/Socket/ Telnet/ Webserver

12、触摸控制：Multi Touch，Mouse，Keyboard

13、屏幕尺寸：12.1 英寸

14、视频输出：HDM

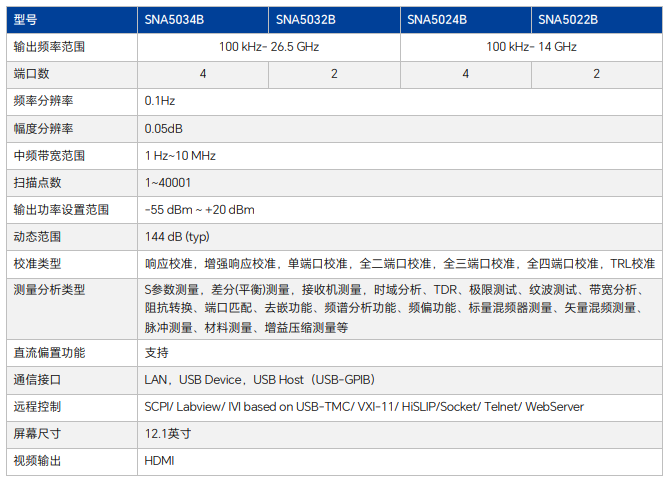

型号和主要参数
