SDG8000A 系列函数 / 任意波形发生器

产品综述

  SDG8000A 系列函数 / 任意波形发生器，最大 4 个模拟输出通道，具备 16-bit 垂直分辨率，最高 12 GSa/s（内插）采样率，输出频率可达 5 GHz，最大调制带宽可达 2GHz。每通道最大 4G 样本点存储空间，无需牺牲信号带宽，提供更长的播放时间。配合SigIQPro 还可提供蓝牙、WIFI、LTE 等通讯信号波形输出。此外，SDG8000A 还提供高速串行码型信号输出，支持复杂的多层级序列波输出，双脉冲、多音以及线性调频的功能，满足通讯、工业和科研领域广泛的测试需求。

特性与优点

1、2/4通道，最高输出频率4 GHz（10 GSa/s采样率）/ 5 GHz（12 GSa/s采样率）

2、16-bit 垂直分辨率

3、采用TrueArb 技术，逐点输出任意波，在保证不丢失波形细节的前提下，能够以 100 Sa/s~5 GSa/s的可变采样率输出低抖动波形

4、支持多层级序列波播放功能，满足复杂场景测试需求，每通道最大存储深度4 Gpts

5、采用 EasyPulse 技术，能够输出低抖动的方波/脉冲，同时脉冲波可以做到脉宽、上升/下降沿精细可调，具备极高的调节分辨率和调节范围

6、支持单端和差分输出模式

7、支持双脉冲输出功能，可用于测量功率设备的开关参数及评估其动态特性

8、支持多音信号及线性调频信号输出

9、可输出最高 1.25 Gbps 的 PRBS 码型

10、丰富的模拟和数字调制功能

11、扫描和 Burst 功能

12、谐波发生功能

13、通道合并功能

14、可输出最高2 GHz带宽的矢量信号

15、支持蓝牙、OFDM、IOT、LTE、WIFI信号波形输出

16、196 种内建任意波

17、丰富的通信接口：标配USB Host，USB Device（USBTMC），LAN（VXI-11），选配 GPIB

18、内置250 GByte SSD硬盘

19、内建 WebServer 支持通过网页浏览器控制仪器

20、7 英寸彩色触摸显示屏，HDMI接口支持外置显示屏

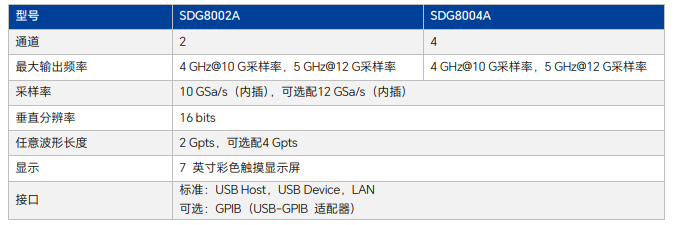

型号和主要参数

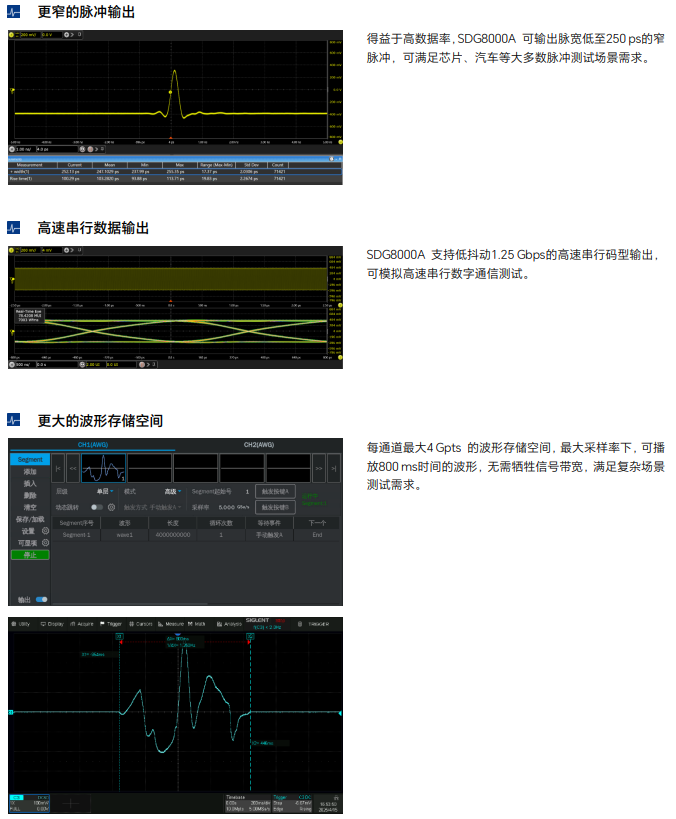

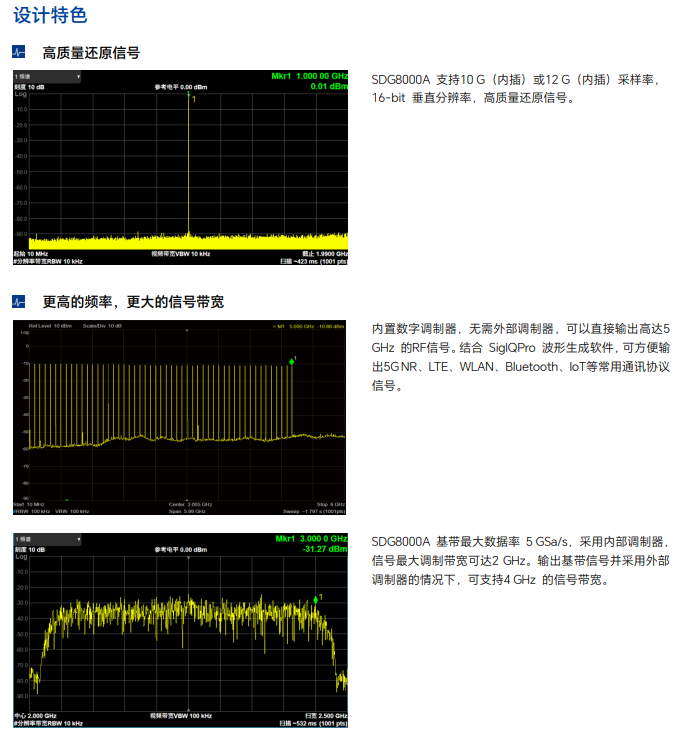

设计特色
