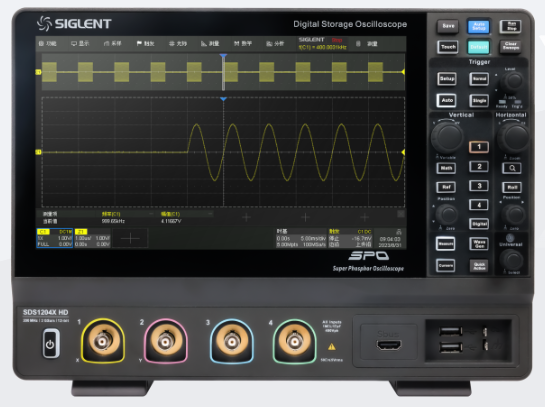

SDS1000X HD系列高分辨率数字示波器

 产品综述

  SDS1000X HD系列高分辨率数字示波器，具有最高12-bit垂直分辨率、优秀的本底噪声性能和垂直测量精度，能满足更高精度的测量需求。SDS1000X HD的最大带宽200 MHz，采样率最高2 GSa/s，具备2/4个模拟通道和16个数字通道，存储深度可达100 Mpts。SDS1000X HD采用的SPO技术，波形捕获率高达500,000帧/秒，具有256级辉度等级及色温显示；创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的智能触发、串行总线触发和解码；支持历史（History）模式、分段采集（Sequence）、模板测试、搜索、导航、波特图和电源分析等高级分析模式；具备丰富的测量和数学运算功能。SDS1000X HD采用了10.1英寸电容式触摸屏，支持多种手势实现对波形和菜单的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率，提升了用户体验。

特性与优点

1.模拟通道带宽：最高200 MHz；实时采样率高达2 GSa/s

2.垂直分辨率：12-bit

3.低本底噪声，在200 MHz全带宽下低至70μVrms

4.SPO技术

  波形捕获率最高达500,000帧/秒（Sequence模式），120,000 帧/秒（正常模式）

  支持256级波形辉度及色温显示

  存储深度最高达100 Mpts

  数字触发

5.智能触发：边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、视频触发（支持 HDTV）、前提边沿、第 N 边沿、延迟、建立/保持时间

6.串行总线触发和解码，支持的协议包括标配的 I2C、SPI、UART、CAN、LIN、CAN FD（仅解码）、FlexRay（仅解码）

7.分段采集（Sequence）模式，最大可以将存储深度等分为80000段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件。

8.历史模式（History），最大可记录80000帧波形

9.数十种自动测量功能，支持测量统计、Gating测量、Math测量、History测量、Ref测量。支持对测量参数的直方图和趋势图统计

10.4路独立的波形运算，支持2M点FFT和20多种常用时域运算；支持自定义表达式实现复杂的嵌套运算

11.多种高级数据分析和处理功能：搜索和导航、高速模板测试、波特图、电源分析（选件）、计数器等

12.16路数字通道（选件）

13.25 MHz任意波形发生器（选件）

14.10.1英寸电容式触摸显示屏，分辨率1024*600

15.丰富的接口：SBUS（Siglent逻辑分析仪接口）、3个USB Host、USB Device (USBTMC)、LAN（VXI-11/Telnet/Socket+SCPI）、Pass/Fail、Trigger Out等

16.支持外接鼠标和键盘操作；内建的WebServer支持通过网页控制仪器

17.支持丰富的SCPI远程控制命令

18.多国语言显示及嵌入式在线帮助

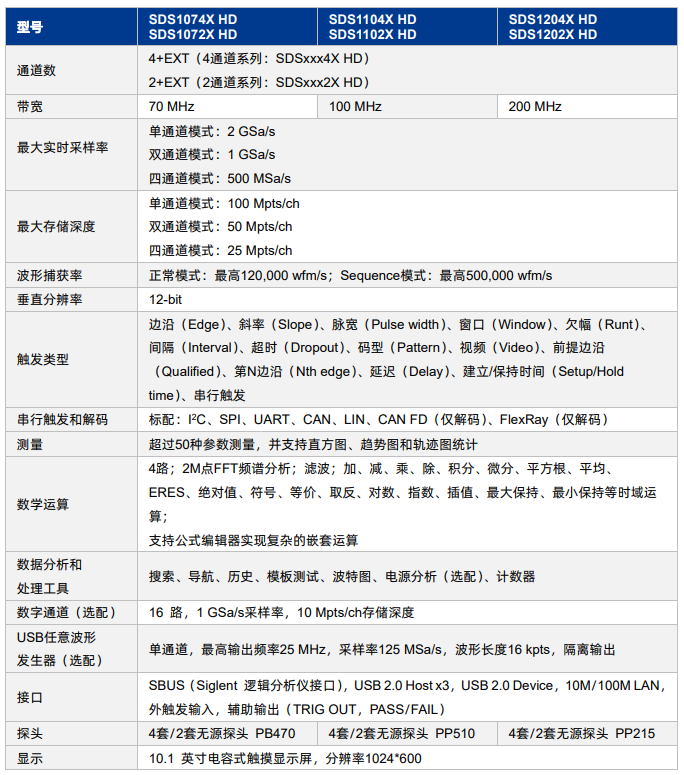

型号和主要参数

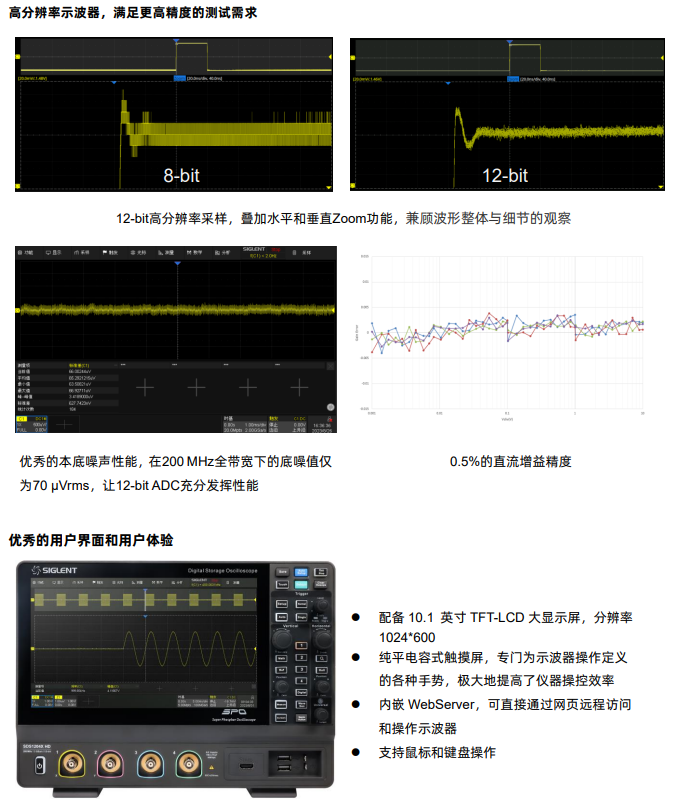

设计特色
