SDS8000A系列高分辨率数字示波器

产品综述

  SDS8000A 系列数字示波器，最大带宽 20 GHz，12-bit 型号采样率 40 GSa/s，8-bit 型号采样率 50 GSa/s， 具有优秀的本底噪声性能和垂直测量精度，提供 4 个模拟通道，存储深度可达2.5 Gpts/通道，能满足更高带宽、更高精度的测量需求。

  SDS8000A 采用 SPO 技术，波形捕获率高达 20 万帧/秒，具有 256 级辉度等级及色温显示；创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的智能触发、串行总线触发和解码；支持历史（History）模式、分段采集（Sequence）、模板测试、搜索、导航、波形直方图、眼图和抖动分析、协议一致性分析等高级分析模式；具备丰富的测量和数学运算功能。

  SDS8000A 延续了鼎阳示波器良好的易用性和用户体验，采用15.6 英寸电容式触摸屏，支持多种手势实现对波形和菜单的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率；支持外接显示器和鼠标，支持通过网页访问进行操控，支持完备的远程命令集，使用灵活，可适用多种应用场景。

特性与优点

1、4 通道+外触发通道

2、模拟通道带宽：最高 20 GHz

3、实时采样率高达 40 GSa/s（12-bit 型号）和 50 GSa/s（8-bit 型号），所有通道同时达到

4、H12 型号采用 12-bit ADC

5、低本底噪声：低至 176 μVrms @ 16 GHz 带宽

6、SPO 技术

 波形捕获率最高达 20 万帧/秒

 支持 256 级波形辉度及色温显示

 存储深度最高达 2 Gpts/通道（12-bit 型号）和2.5 Gpts/通道（8-bit 型号）

 数字触发

7、智能触发：边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、第 N 边沿、建立/保持和视频触发（支持HDTV）等

8、串行总线触发和解码，支持的协议包括标配的 I2C、SPI、UART、CAN、LIN 和选配的 CAN FD、CAN XL、I2S、FlexRay、MIL-STD-1553B、SENT、SPMI、ARINC429、SpaceWire、Manchester、8B/10B、USB2.0 等

9、分段采集（Sequence）模式，最大可以将存储深度等分为 100000 段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件。

10、历史模式（History），最大可记录 100000 帧波形

11、数十种自动测量功能，支持测量统计、Gating 测量。支持对测量参数的直方图、轨迹图和趋势图统计

12、4 路独立的波形运算，支持 32M 点 FFT 和 20 多种常用时域运算；支持自定义表达式实现复杂的嵌套运算

13、多种高级数据分析和处理功能：搜索和导航、高速模板测试、波形直方图、计数器、眼图分析和抖动分析（选件）、多种协议一致性分析（选件）等

14、15.6 英寸电容式触摸高清显示屏，分辨率1920*1080

15、丰富的接口： 4x USB Host 3.0，USB 3.0 Device，2.5G LAN，DP，外触发输入，辅助输出（TRIG OUT，PASS/FAIL），Cal Out，10 MHz In，10 MHz Out 等

16、支持外接鼠标和键盘操作；内建的 WebServer 支持通过网页控制仪器；支持上位机软件 SigScopeLab 远程控制

17、支持丰富的 SCPI 远程控制命令

18、多国语言显示及嵌入式在线帮助

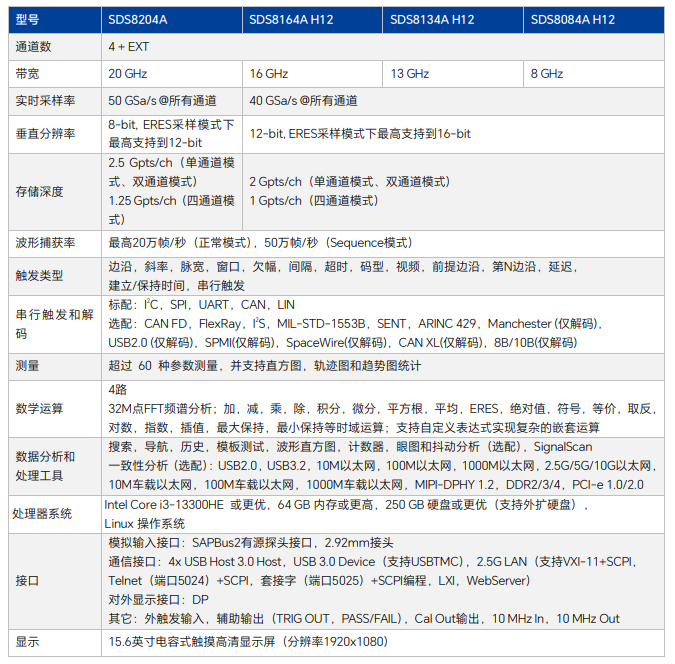

型号和主要参数

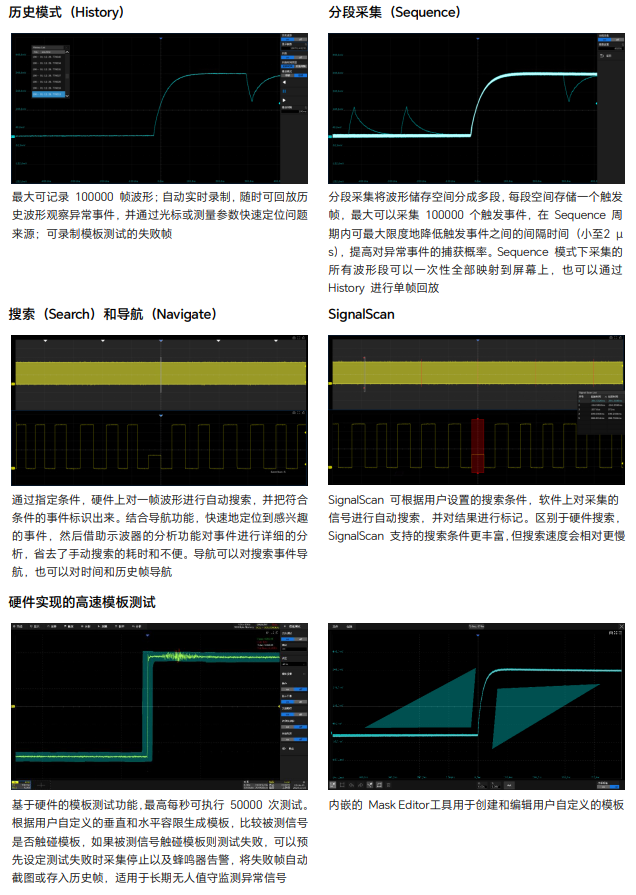

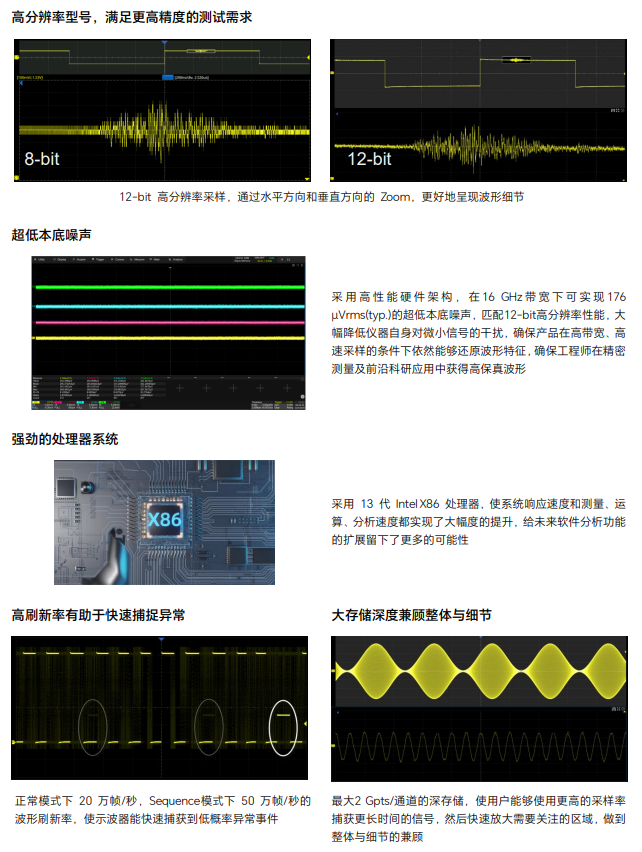

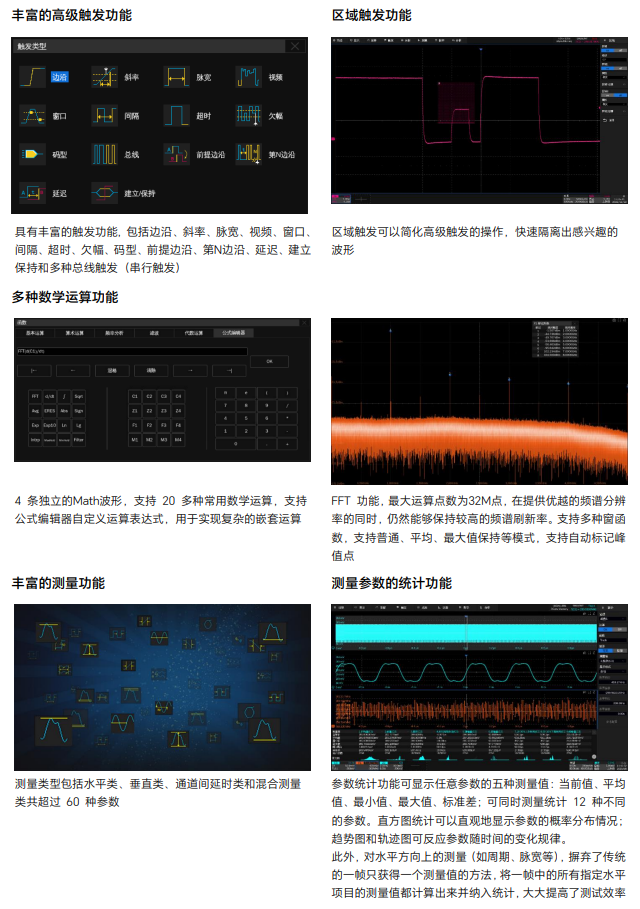

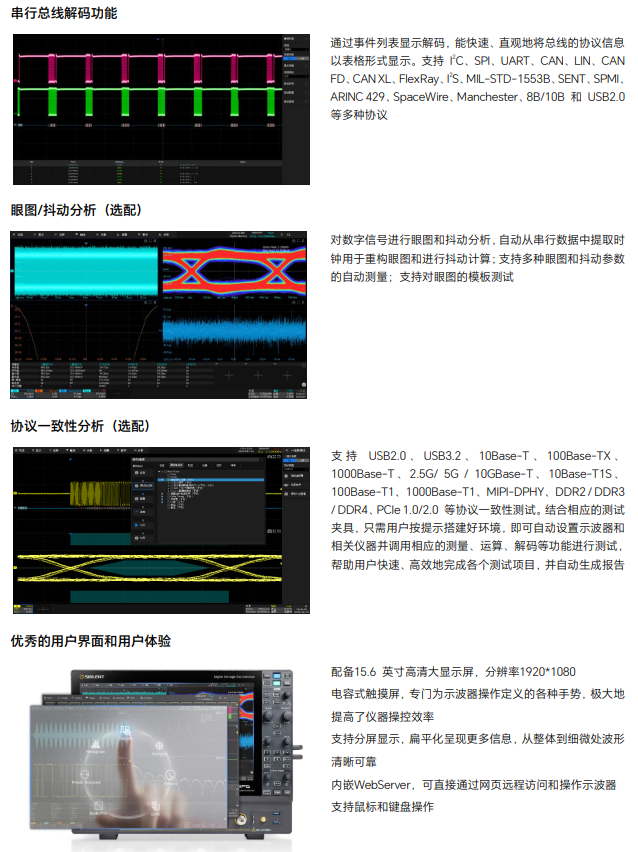

设计特色
