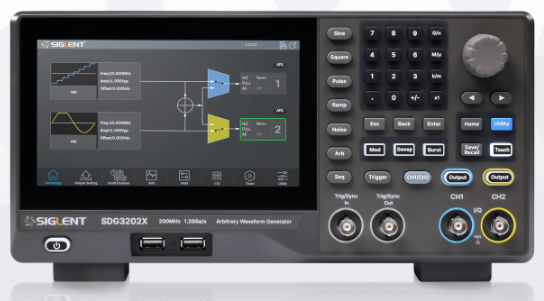

SDG3000X 系列双通道函数/任意波形发生器

产品综述

  SDG3000X系列双通道函数/任意波形发生器，最大带宽200MHz，具备1.2 GSa/s采样率和16-bit垂直分辨率的优异采样系统指标，在传统的DDS技术基础上，采用了创新的TrueArb和EasyPulse技术，克服了DDS技术在输出任意波和方波/脉冲时的先天缺陷，能够为用户提供高保真、低抖动的信号。此外，SDG3000X 还提供PRBS码型发生、序列波输出、双脉冲、矢量信号输出功能，满足更广泛的应用需求。

特性与优点

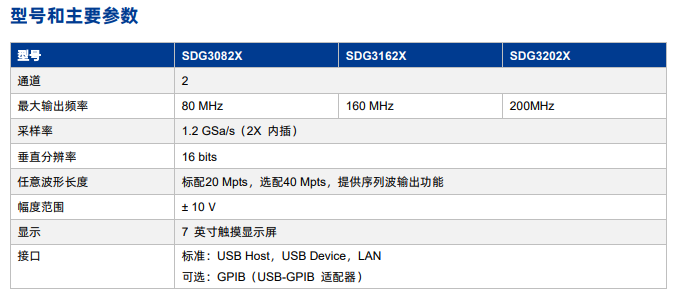

1.双通道，最大输出频率200MHz，最大输出幅度20Vpp

2.1.2GSa/s数-模转换器采样率，16-bit垂直分辨率

3.采用TrueArb技术，逐点输出任意波，在保证不丢失波形细节的前提下，能够以10 mSa/s ~ 600MSa/s的采样率输出低抖动波形

4.支持序列波播放功能，每通道最大存储深度40Mpts

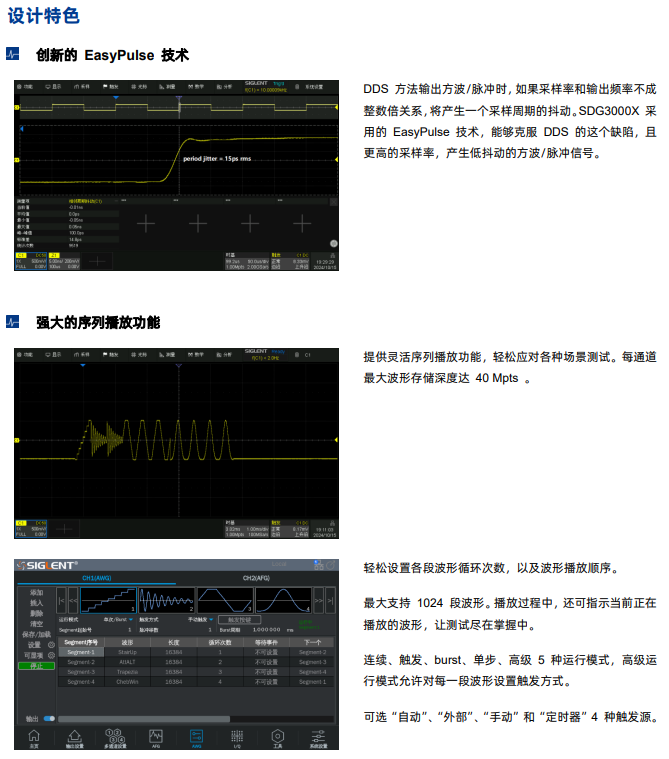

5.采用EasyPulse技术，能够输出低抖动的方波/脉冲，同时脉冲波可以做到脉宽、上升/下降沿精细可调，具备极高的调节分辨率和调节范围

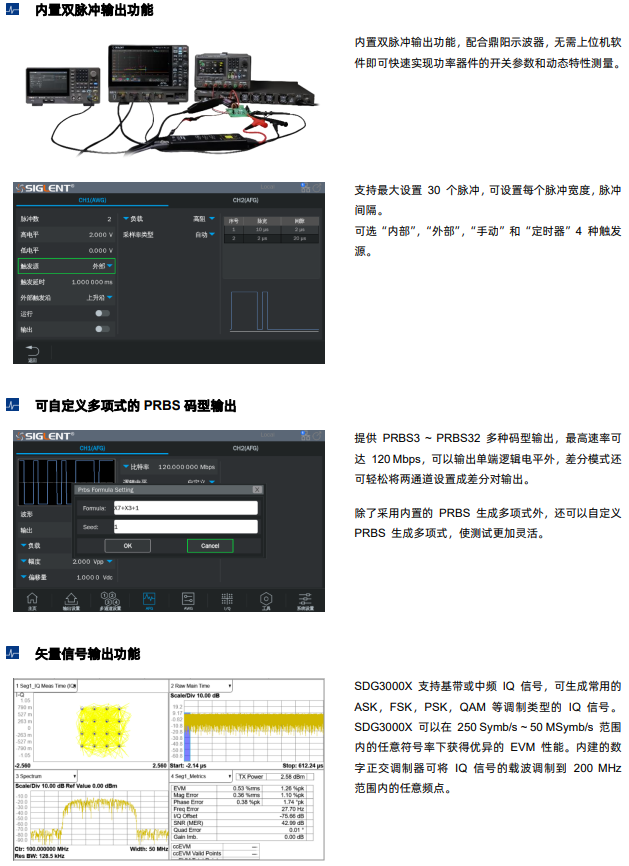

6.支持双脉冲输出功能，可用于测量功率器件的开关参数及评估其动态特性

7.可输出最高120Mbps的PRBS码型

8.丰富的模拟和数字调制功能：AM、DSB-SC、FM、PM、FSK、ASK、PSK和PWM

9.扫描和Burst功能

10.谐波发生功能

11.通道合并功能

12.硬件频率计功能

13.196种内建任意波

14.丰富的通信接口：标配USB Host，USB Device（USBTMC），LAN（VXI-11），选配GPIB

15.内建WebServer支持通过网页浏览器控制仪器

16.7英寸显示触摸屏
