MS高分辨率模块化示波器
产品综述

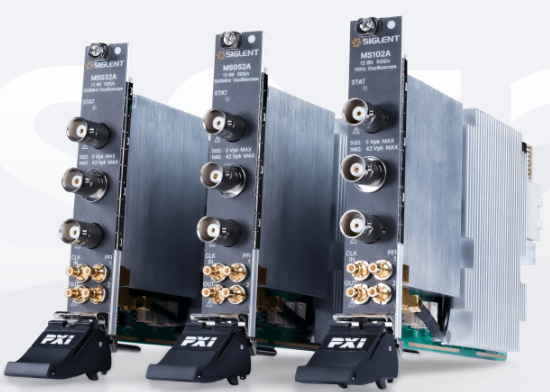

MS高分辨率模块化示波器是采用鼎阳科技(SIGLENT)台式示波器先进技术的PXIe模块，支持2通道，具有12-bit垂直分辨率、优秀的本底噪声性能和垂直测量精度，能满足更多通道和更高精度的测量需求。该系列示波器拥有350MHz/500M/1GHz带宽，采样率最高5GSa/s，存储深度可达1.25Gpts/通道；波形捕获率高达740000帧/秒，具有256级辉度等级及色温显示；创新的数字触发系统, 触发灵敏度高，触发抖动小；支持丰富的智能触发、串行总线触发和解码；支持历史(History)模式、分段采集(Sequence)、连续流采集(Streamingmode)、模板测试、SignalScan、导航、波特图等高级分析模式；具备丰富的测量和数学运算功能。MS高分辨率模块化示波器采用了SigScopeLab软面板实现对波形和菜单的常用操作，能够实现PC端实时和离线波形数据分析，提供与实体示波器相似的用户交互界面，能够有效避免脱离实体设备的不适感；多种多窗口显示模式可供挑选，各Memory波形的水平时基可单独调节，多条波形下细节观察更清晰；还能够通过编程接口控制模块示波器采集，获取波形数据到PC端分析，提高模块化示波器的利用率，有效加快分析速度，帮助工程师提高测试可重复性和可靠性。

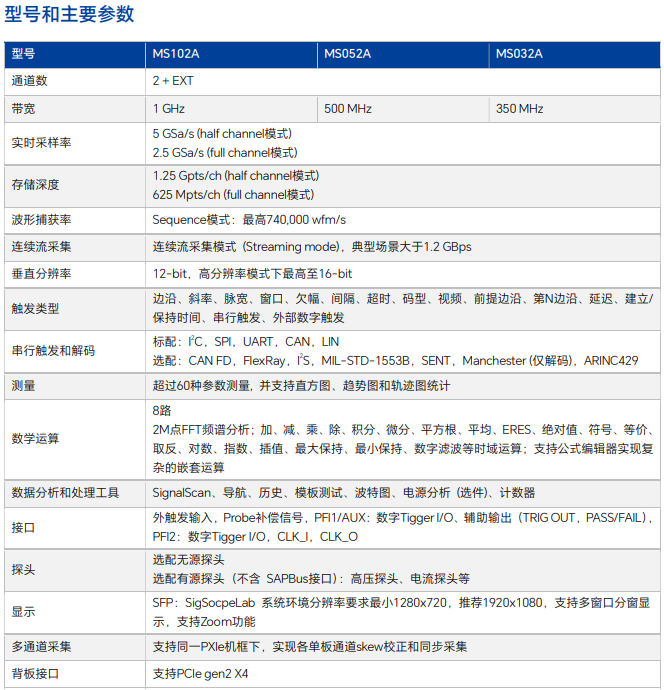

特性与优点
1.模拟通道带宽：最高1GHz；实时采样率高达5GSa/s

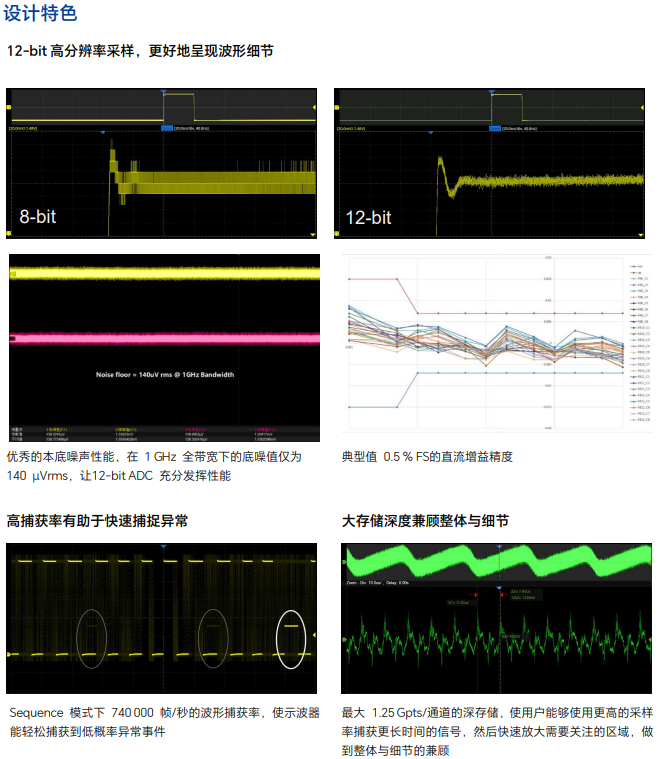

2.垂直分辨率：12-bit，高分辨率模式下最高至16-bit
3.低本底噪声，在全带宽下低至140μVrms
4.高直流增益精度：±0.5%FS
5.捕获与存储：
⚫ 波形捕获率最高达740000帧/秒 (Sequence模式)
⚫ 支持256级波形辉度及色温显示
⚫ 存储深度最高达1.25Gpts/通道
⚫ 数字触发

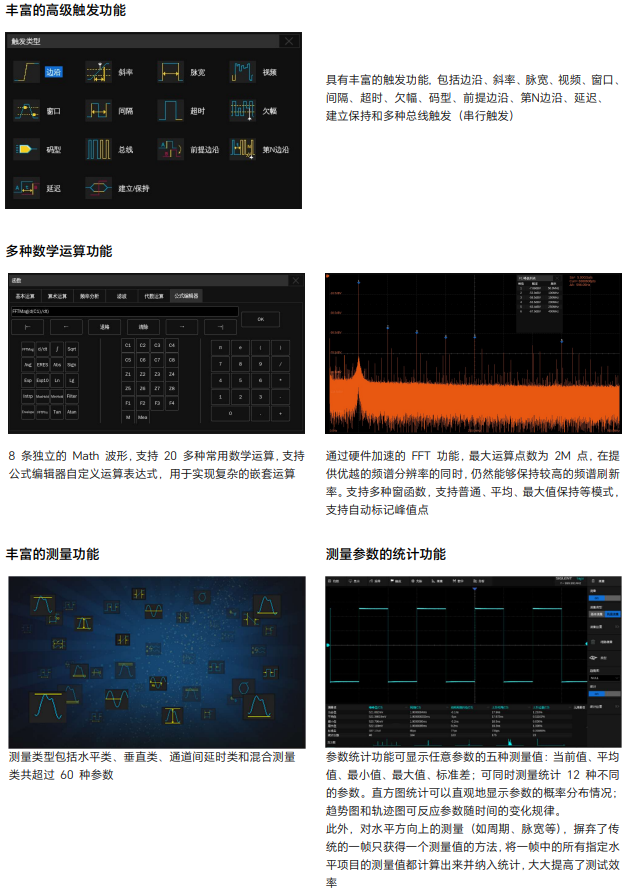

6.智能触发：边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、第N边沿、建立/保持和视频触发 (支持HDTV)、外部数字触发等
7.串行总线触发和解码，支持的协议包括标配的 I2C、SPI、UART、CAN、LIN 和选配的 CAN FD、I2S、FlexRay、MIL-STD-1553B、SENT、Manchester、ARINC429等
8.分段采集 (Sequence)模式，最大可以将存储深度等分为170000段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件。在Sequence 模式下的波形捕获率最高达740000帧/秒
9.历史模式 (History)，最大可记录 170000帧波形
10.支持连续流采集模式 (Streaming mode)
11.数十种自动测量功能，支持测量统计、Gating测量、Math测量、History测量。支持对测量参数的直方图、轨迹图和趋势图统计
12.8路独立的波形运算，支持2M点FFT和20多种常用时域运算；支持自定义表达式实现复杂的嵌套运算
13.多种高级数据分析和处理功能：SignalScan和导航、高速模板测试、波特图、电源分析 (选件)、计数器等
14.丰富的接口：外触发输入，PFI1：数字Tigger I/O、辅助输出（TRIG OUT，PASS/FAIL），PFI2：数字TiggerI/O、CLK In、CLK Out等
15.支持跨板多通道同步采集
16.外置50MHz任意波形发生器 (选件)
17.SigScopeLab软面板实现对波形和菜单的常用操作，提供与SDS高级示波器相似的用户交互界面
18.支持丰富的SCPI远程控制命令
19.支持API、IVI、Python编程接口
20.多国语言显示及嵌入式在线帮助
