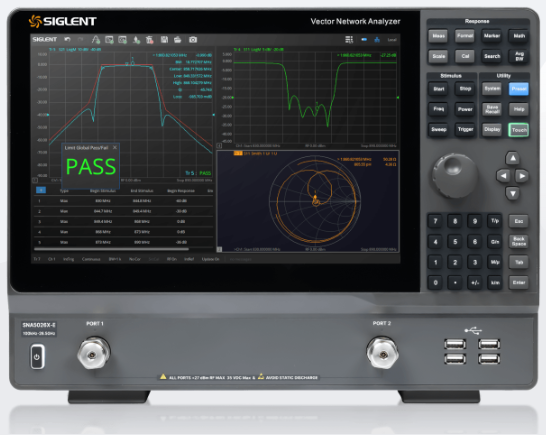

SNA5000X-E系列矢量网络分析仪

产品综述

SNA5000X-E系列矢量网络分析仪，测量频率范围涵盖9kHz-26.5GHz，支持2端口S参数测量，差分(平衡)测量，时域测量，频谱分析，滤波器插入损耗、带宽、Q值等一键测量，支持端口阻抗转换、端口扩展功能，支持夹具仿真和去嵌入功能，支持线性频率扫描、对数频率扫描、分段频率扫描、线性功率扫描方式，支持SOLT、SOLR、TRL、Response、EnhancedResponse等完备的校准方法，可满足研发，生产等各种环境下的应用。

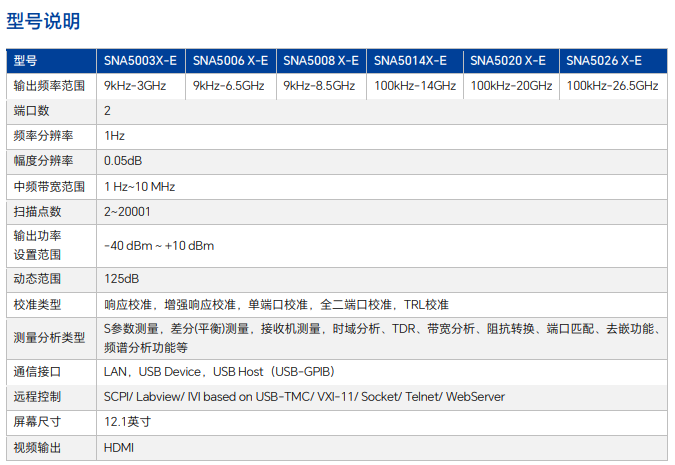

指标特色

1.频率范围：9kHz-26.5GHz

2.频率分辨率：1Hz

3.幅度分辨率：0.05dB

4.中频带宽范围：1Hz~10MHz

5.输出功率设置范围：-40dBm~10dBm

6.动态范围：125dB(typ)

7.校准类型：响应校准，增强响应校准，单端口校准，全二端口校准，TRL校准

8.测量分析类型：S参数测量，差分（平衡）测量，接收机测量，时域分析、带宽分析、阻抗转换、端口匹配、去嵌功能、频谱分析功能等

9.支持直流偏置功能

10.通信接口：LAN，USB Device，USB Host（USB-GPIB）

11.远程控制：SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet/Webserver

12.触摸控制：Multi Touch，Mouse，Keyboard

13.屏幕尺寸：12.1英寸

14.视频输出：HDMI
